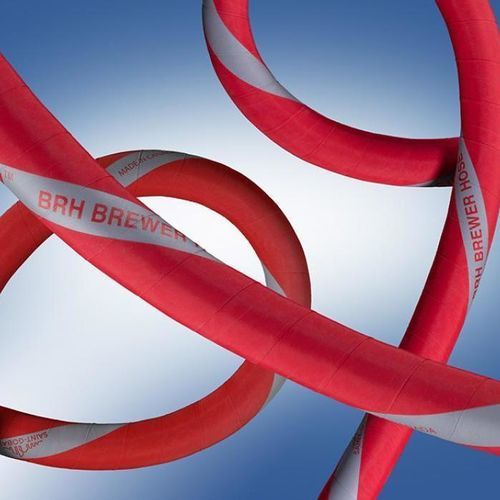

Assemblage de tuyau flexible pour applications alimentaires Versilon® BRH

moyenne pression

Tuyau pour brasserie
Les ensembles de tuyau Versilon® BRH de Saint-Gobain sont conçus spécifiquement pour répondre aux exigences des applications de brassage de boissons. En plus des raccords sertis Versilon®, les tuyaux BRH peuvent être utilisés avec des raccords réutilisables ReSeal®. L'association des raccords réutilisables brevetés ReSeal® et du tuyau BRH apporte plusieurs avantages, notamment des économies importantes (jusqu'à 90 %) en permettant de démonter le raccord ReSeal® et de le remonter sur une nouvelle longueur de tuyau au lieu de remplacer l'ensemble.

Points clés

• Conçu spécialement pour le brassage
• Adapté au transfert de liquides non huileux comme en brasserie
• Ne transmet pas de goût
• Manchon prolongé pour meilleure rétention
• Sanitaire : inspectable et nettoyable
• Excellente tenue entre tuyau et raccord
• Totalement réutilisable avec la technologie brevetée ReSeal®
• Économies sur les raccords coûteux
• Conçu pour éviter l'enfermement bactérien
• Pas besoin de couper et jeter l'ensemble du tuyau
• Compatible CIP/SIP
• Sûr pour les opérateurs

Applications typiques

• Brassage de boissons
• Industrie alimentaire
• Produits laitiers

Spécifications
Diamètre intérieur in (mm) | Diamètre extérieur in (mm) | Épaisseur paroi in (mm) | Rayon de courbure min. in (mm) | Pression de service maxi Psi (Bar) | Dépression inHg (mmHg)
1 (25.4) | 1.69 (42.93) | 0.345 (8.76) | 4 (102) | 250 (17.2) | 20 (508)
1.5 (38.1) | 2.22 (56.39) | 0.36 (9.14) | 5.5 (140) | 250 (17.2) | 20 (508)
2 (50.8) | 2.81 (71.37) | 0.405 (10.29) | 6.5 (165) | 250 (17.2) | 20 (508)
3 (76.2) | 4.12 (104.65) | 0.56 (14.22) | 10 (254) | 250 (17.2) | 20 (508)

Caractéristiques techniques / spécifications

• Diamètres intérieurs disponibles (in/mm) : 1 (25.4), 1.5 (38.1), 2 (50.8), 3 (76.2)
• Diamètres extérieurs et épaisseurs de paroi selon le tableau ci-dessus
• Pression de service maximale : 250 psi (17.2 bar)
• Indice de vide : 20 inHg (508 mmHg)
• Conception sanitaire : inspectable et nettoyable, compatible CIP/SIP
• Ne transmet pas le goût aux liquides transférés
• Manchon prolongé pour une meilleure tenue de connexion
• Compatible avec les raccords sertis Versilon® et les raccords réutilisables ReSeal®
• Les raccords ReSeal® permettent de démonter et remonter le raccord sur une nouvelle longueur, générant des économies significatives
• Conçu pour prévenir l'enfermement bactérien et améliorer la sécurité des opérateurs
• Réglementations / Approvals : 3-A, FDA, USDA
