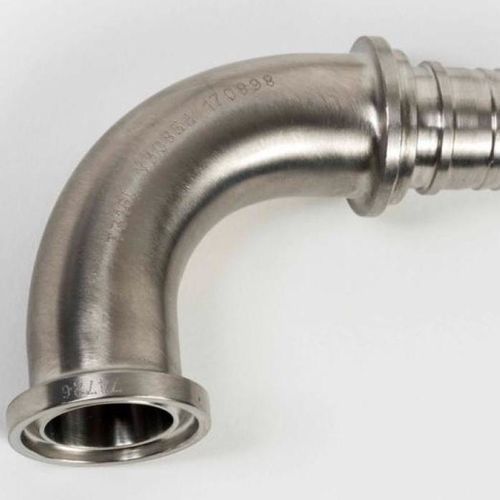

Coude de tuyauterie en acier inoxydable Versilon®

90°sanitaire

Aperçu
Le raccord coude 90° Versilon®, styles 10L et 11L, propose des coudes sanitaires à 90° en configurations mini et bride sanitaire, avec des connexions adaptées aux tailles de manchons pour tuyau.

Matériaux

• Acier inoxydable 316L

Finition de surface

• Moyenne 15 Ra ou meilleure

Données techniques

• Réduit la contrainte sur les tuyaux en évitant une configuration de tuyau à 90º
• Élimine les zones d'enfermement, réduit les points de connexion et les zones potentielles de développement bactérien
• Encombrement installé réduit

Température/Classements de pression
Les classements de pression et de température dépendent des classements de pression des colliers et des caractéristiques de température du matériau du joint.

Colliers

• Style poids standard : 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Style poids lourd : 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Style boulon haute pression : 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

Joints

• Au‑dessus de 250ºF (121ºC), les joints PTFE, Viton® ou silicone sont recommandés

Spécifications (tableau)
Diamètre intérieur in (mm) | Diamètre extérieur in (mm) | Épaisseur paroi in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

Caractéristiques / Spécifications techniques

• Produit : Raccord coude 90° Versilon® (coude sanitaire, styles mini et bride sanitaire)
• Matériau : Acier inoxydable 316L
• Finition de surface : Moyenne 15 Ra ou meilleure
• Fonction : Réduit la contrainte sur les tuyaux, minimise les zones d'enfermement et les points de connexion
• Classements colliers : Standard (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), Poids lourd (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), Haute pression boulon (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• Recommandation joints : PTFE, Viton® ou silicone au‑dessus de 250ºF (121ºC)
• Tailles disponibles tube/raccord (ID/OD/épaisseur) : voir les valeurs du tableau ci‑dessus
