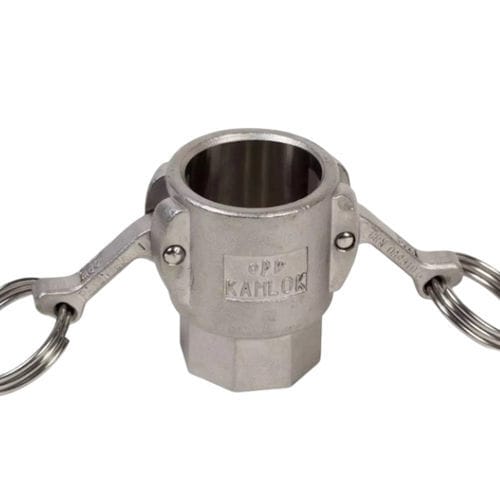

Coupleur mécanique Versilon®

pour tuyaufemelle

Présentation
Le raccord Cam & Groove femelle Versilon® Style 16 de Saint-Gobain est un demi-raccord femelle de type "D" à rotation complète. Sa conception assure un verrouillage positif sur le tuyau grâce à une gorge dog-lock pour prévenir le détachement, et le coupler-half à rotation complète facilite le positionnement et l'effort lors de l'étanchéité des bras cam. Les surfaces intérieures usinées réduisent les prises et le diamètre intérieur plus grand favorise le transfert de fluide haute pureté et un meilleur débit.

Matériaux

• Acier inoxydable 316
• Coupler : acier inoxydable 316 moulé ; insert : acier inoxydable 316L usiné
• Matériau standard du joint : caoutchouc Buna N

Données techniques

• Conditions d'utilisation recommandées :
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" et 3" — 150 MAWP (psi)
• Température maximale : 212°F avec joints Buna N
• Température maximale : 400°F avec joints encapsulés Chemfluor® PFA
• Les pressions indiquées s'appliquent aux raccords uniquement ; pour déterminer la MAWP maximale de l'assemblage de tuyau, tenir compte des pressions admissibles du tuyau à la température et retenir la valeur la plus basse
• Variante avec verrouillage disponible ; remplacer SKS par SLKS dans la référence

Diamètre intérieur (pouces et mm)
Diamètre intérieur en (mm)
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

Caractéristiques / Spécifications techniques

• Type de produit : raccord Cam & Groove femelle, demi-raccord à rotation complète (type "D")
• Verrouillage positif du tuyau avec gorge dog-lock pour éviter le détachement
• Surfaces intérieures usinées pour minimiser les prises
• Construction haute pureté avec diamètres internes plus grands pour améliorer le débit
• Matériaux : acier inoxydable 316 / 316L ; joint standard Buna N (option joint encapsulé Chemfluor® PFA haute température)
• MAWP : 250 psi pour les tailles 1/2"–2" ; 150 psi pour 2-1/2" et 3" (raccords uniquement)
• Températures maximales : 212°F (Buna N), 400°F (joints encapsulés Chemfluor® PFA)
• Variante de verrouillage disponible : remplacer SKS par SLKS dans la numérotation
