Tuyau flexible pour colle Versilon® BCS

pour produits alimentairespour boissonpour vapeur

Résumé du produit

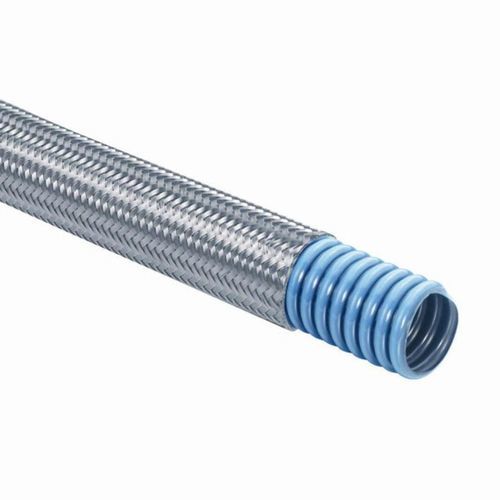

Versilon® BCS est un tuyau fluoropolymère convoluté doté d'une âme PTFE conductrice dissipant l'électricité statique, conçu pour le transfert de fluides générant des charges statiques (solvants caustiques, solvants, vapeur). Il possède un noyau interne PTFE de qualité et est renforcé par une tresse en acier inoxydable 304. BCS est résistant au vide, chimiquement résistant et offre une bonne flexibilité ainsi qu'un auto-vidage vertical efficace grâce à ses convolutions hélicoïdales à profil bas.

Caractéristiques & Avantages

• Flexibilité élevée et résistance au vide
• Convolutions hélicoïdales à profil bas favorisant le drainage
• Neutre au goût
• Ne retient pas la couleur ni les odeurs
• Surface antiadhésive et non contaminante
• Compatible SIP, CIP et autoclavage

Applications typiques

• Transfert chimique
• Transfert de vapeur (ex. presse à pneus)
• Transfert de solvants
• Lignes acides
• Transfert d'adhésifs
• Lignes CIP
• Transfert alimentaires et boissons

Caractéristiques (tailles sélectionnées)
Diamètre intérieur in (mm) | Diamètre extérieur in (mm) | Épaisseur paroi in (mm) | Rayon de courbure min. in (mm) | Pression de service max Psi (Bar) | Classement vide inHg (mmHg)
0.375 (9.53) | 0.625 (15.88) | 0.125 (3.18) | 1.75 (44) | 2200 (151.7) | 29.9 (760)
0.5 (12.7) | 0.75 (19.05) | 0.125 (3.18) | 1.75 (44) | 1750 (120.7) | 29.9 (760)
0.625 (15.88) | 1 (25.4) | 0.188 (4.76) | 2 (51) | 1750 (120.7) | 29.9 (760)
0.75 (19.05) | 1.125 (28.58) | 0.188 (4.76) | 2.25 (57) | 1375 (94.8) | 29.9 (760)
1 (25.4) | 1.375 (34.93) | 0.188 (4.76) | 2.75 (70) | 1000 (68.9) | 29.9 (760)
1.25 (31.75) | 1.625 (41.28) | 0.188 (4.76) | 3.5 (89) | 750 (51.7) | 29.9 (760)
1.5 (38.1) | 2.125 (53.98) | 0.313 (7.94) | 3.75 (95) | 650 (44.8) | 29.9 (760)
2 (50.8) | 2.5 (63.5) | 0.25 (6.35) | 6.5 (165) | 600 (41.4) | 5 (127)

Caractéristiques techniques

• Âme intérieure : fluoropolymère PTFE conducteur dissipant l'électricité statique
• Renfort : tresse en acier inoxydable 304 (haute résistance à la traction)
• Construction : convolutions hélicoïdales à profil bas pour flexibilité et drainage
• Résistance chimique : adaptée aux solvants caustiques, acides et solvants
• Résistant au vide (voir valeurs selon tailles)
• Compatibilité nettoyage : SIP, CIP, autoclavable
• Propriétés hygiéniques : neutre au goût, n'absorbe pas couleur ni odeur, non adhésif/non contaminant
• Pressions typiques : dépendantes de la taille (voir spécifications)
