Coupleur mécanique Versilon®

pour tuyaupour l'industrie chimiquefemelle

Présentation

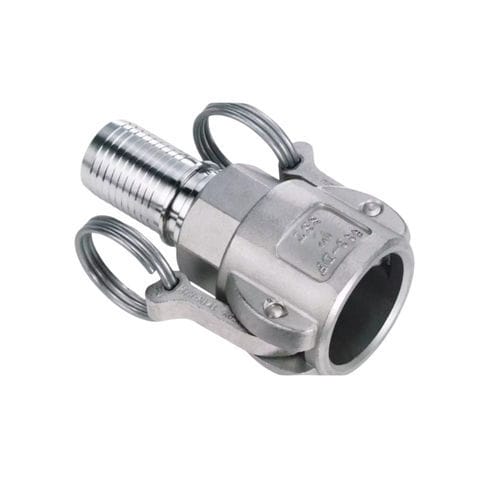

Le raccord femelle Versilon® Cam & Groove Style 16FT de Saint‑Gobain est un modèle Cam & Groove de type D, à rotation, conçu pour des connexions et déconnexions rapides. Le noyau intérieur du tuyau en fluoropolymère Chemfluor® s’étend à travers la tige de support du coupleur et s’épanouit derrière le joint d’étanchéité, évitant toute jonction exposée entre le tuyau et le raccord.

Matériaux

• Construction en acier inoxydable 316L
• Corps du coupleur : 316 inox moulé ; insert : 316L usiné
• Joints standards : noyau en silicone encapsulé PFA Chemfluor® (standard pour les designs 16FT)
• Garnissage : fluoropolymère Chemfluor® Flare‑Thru

Données techniques

• Température : cote conçue pour dépasser la température maximale du tuyau
• Le fluide n’est en contact qu’avec le joint encapsulé Chemfluor® PFA et la paroi intérieure en fluoropolymère
• Surface intérieure lisse en Chemfluor® pour limiter la rétention de particules
• Conception Flare‑Thru favorisant l’auto‑vidange de l’ensemble du flexible
• Pas de jonction entre le tuyau et le raccord pour éviter toute rétention de produit

Spécifications
Diamètre intérieur (in / mm) :
0.75 (19.05)
1 (25.4)
1.25 (31.75)
1.5 (38.1)
2 (50.8)
3 (76.2)

Conformité et informations complémentaires

• Applications typiques : transfert hygiénique/produits chimiques nécessitant un passage libre et une nettoyabilité complète
• Design : type D, style pivotant pour raccordement/déconnexion rapide
• Norme : MIL‑C‑27487
