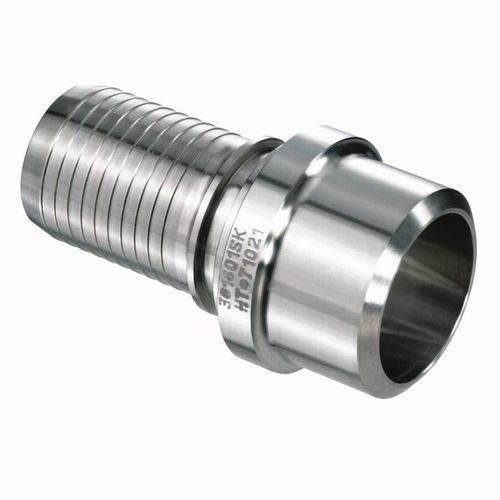

Raccord hydraulique Versilon® Butt Weld

à souder bout à bouten acier inoxydableinoxydable

Présentation du produit
Le Versilon® Butt Weld, Pipe Size, Style 01 offre une solution de raccord à soudure bout à bout pour les assemblages nécessitant des interfaces non standard ou des connexions soudées permanentes. Fourni en standard en Schedule 40, avec Schedule 10 et Schedule 80 en alternatives, il permet une grande flexibilité de fabrication pour les systèmes de tuyauterie et de flexible.

Matériaux

• Acier inoxydable 316

Données techniques

• Des matériaux alternatifs ou d'autres styles de raccord peuvent être soudés sur le tube à souder bout à bout avant la fixation PermaSeal sur les flexibles finis
• Peut être soudé sur des systèmes existants lorsque des méthodes appropriées de "dissipation de chaleur" sont utilisées pour éviter d'endommager la chemise du flexible

Spécifications — Diamètre extérieur (in (mm))
0.84 (21.34)
1.05 (26.67)
1.31 (33.27)
1.66 (42.16)
1.9 (48.26)
2.38 (60.45)
2.88 (73.15)
3.5 (88.9)
4.5 (114.3)

Caractéristiques / Spécifications techniques

• Famille de modèles : Versilon® Butt Weld
• Schedules disponibles : Schedule 40 (standard), Schedule 10 (alternative), Schedule 80 (alternative)
• Matériau de construction : acier inoxydable 316
• Soudage : compatible avec des matériaux alternatifs ou d'autres styles de raccord soudés sur le tube à souder bout à bout avant la fixation PermaSeal
• Note d'installation : peut être soudé sur des systèmes existants lorsque des méthodes appropriées de dissipation de chaleur sont appliquées pour protéger la chemise du flexible
• Options de diamètre extérieur (pouces (mm)) : 0.84 (21.34); 1.05 (26.67); 1.31 (33.27); 1.66 (42.16); 1.9 (48.26); 2.38 (60.45); 2.88 (73.15); 3.5 (88.9); 4.5 (114.3)
