Système d'attache rapide Versilon®

Présentation du produit

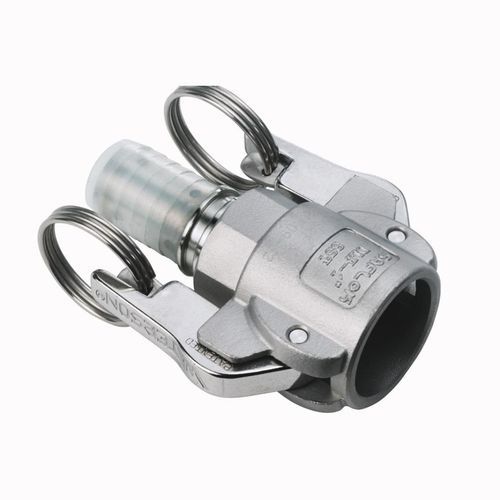

Le Versilon® Raccord cam & groove femelle, style 16T de Saint-Gobain est un raccord femelle de type D en conception rotative (plein rotatif), encapsulé Chemfluor® PFA. La moitié coupleuse offre une rotation complète pour un positionnement facilitant le serrage des bras de came et intègre un verrouillage positif du tuyau par rainure « dog-lock » afin d’éviter les arrachements.

Matériaux

• Encapsulation Chemfluor® PFA sur base acier inoxydable
• Coupleur : acier inoxydable 316 moulé ; insert : encapsulé Chemfluor® PFA sur base acier inoxydable
• Joint d’étanchéité : encapsulé Chemfluor® PFA
• Étanchéité optionnelle sur silicone recouverte de Chemfluor® PFA

Données techniques

• Les conceptions encapsulées Chemfluor® PFA transmettent la plupart des fluides corrosifs sans élastomères exposés
• Le joint encapsulé fournit une étanchéité résiliente sans matériau élastomère apparent
• Gamme complète d’adaptateurs encapsulés en fluoropolymère Chemfluor® disponible
• Conditions de service recommandées :

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" et 3" — 150 MAWP (psi)
  • 212°F avec joints Buna N
  • 400°F avec joints encapsulés Chemfluor® PFA
• Les pressions indiquées concernent uniquement les raccords ; pour l’assemblage flexible, tenir compte des pressions à la température et retenir la valeur la plus basse
• Option verrouillage disponible : remplacer TKS par TLKS

Diamètre intérieur en (mm)
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

Réglementation / Conformité

• MIL-C-27487

Caractéristiques / spécifications techniques

• Marque : Versilon®
• Type de produit : Raccord cam & groove femelle, style rotatif, encapsulé Chemfluor® PFA
• Matériau du coupleur : Acier inoxydable 316 moulé avec insert encapsulé Chemfluor® PFA
• Joint : encapsulé Chemfluor® PFA (étanchéité résiliente, sans élastomères exposés)
• Verrouillage positif du tuyau incorporé (rainure dog-lock) pour prévenir les arrachements
• Conception plein rotatif sur la moitié coupleuse pour positionnement et effet de levier lors du serrage des bras de came
• MAWP recommandé : 250 psi pour tailles 3/4"–2" ; 150 psi pour 2-1/2" et 3" (valeurs pour raccords uniquement)
• Limites de température : jusqu’à 212°F avec joints Buna N ; jusqu’à 400°F avec joints encapsulés Chemfluor® PFA
• Option de verrouillage disponible : remplacer TKS par TLKS
• Options de diamètre intérieur (in / mm) : 0.5 (12.7) ; 0.66 (16.76) ; 1.15 (29.21) ; 1.58 (40.13) ; 2.1 (53.34) ; 2.5 (63.5)
