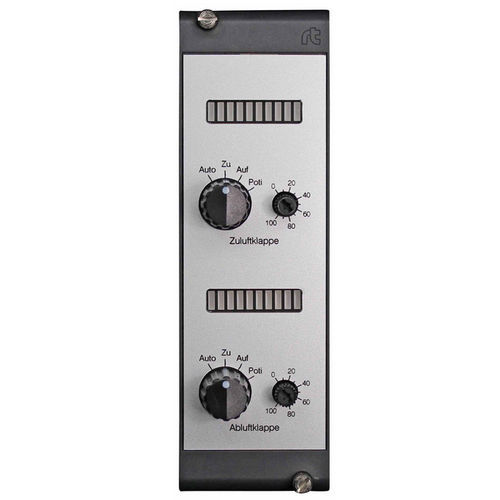

Module de contrôle analogue RAG1515H0-01

à 2 S

Présentation du produit
Module de sortie analogique offrant une commande manuelle et une fonction de secours pour 1 à 2 sorties analogiques (0–10 V). Chaque sortie peut être sélectionnée entre automatique (signal du système de régulation) et mode manuel via le sélecteur et le potentiomètre intégrés. L'afficheur à barres n'est pas couplé à la tension de sortie et peut être piloté externement depuis une borne dédiée. La borne 43 fournit 10 V DC pour des fonctions telles que la protection antigel. Charge max. par sortie : 10 mA. Option d'indication locale avec le suffixe -H0.

Variantes

• RAG0015-01 - 1 sortie analogique
• RAG1515-01 - 2 sorties analogiques

Caractéristiques techniques

• Modèle : RAG1515H0-01
• Fonction : module 0–10 V pour 1–2 actionneurs avec commande manuelle / fonction de secours
• Sélecteur de position : commutateur rotatif "Auto - Zu - Auf - Poti" (Auto = signal du système, Poti = réglage manuel 0–10 V)
• Potentiomètre : intégré, réglage continu 0–10 V
• Afficheur à barres : entrée séparée, non couplée à la tension de sortie
• Borne 43 : alimentation 10 V DC (ex. protection antigel)
• Charge maxi par sortie : jusqu'à 10 mA
• Position automatique : disponible en potentiel libre sur borne
• Suffixe de type : -H0 = indication locale (potentiomètre Zu‑Auf)
• Poids : 0,145 kg
• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Référence produit / SKU : 00001993
• Date de mise à disposition : 2026-04-28

Applications typiques

• Commande manuelle locale pour systèmes DDC ou automates
• Contrôle manuel d'actionneurs acceptant 0–10 V
• Intégration en GTB pour protection antigel et mise en service
• Indication visuelle de l'état via afficheur à barres externe

Informations de commande / remarques

• Préciser le suffixe -H0 pour l'indication locale (potentiomètre Zu‑Auf)
• L'afficheur à barres nécessite une commande externe ; il n'est pas directement couplé à la tension de sortie
• Chaque sortie limitée à 10 mA
