Module de contrôle de sortie RAG1515-01

analogueà 2 S

Description du produit

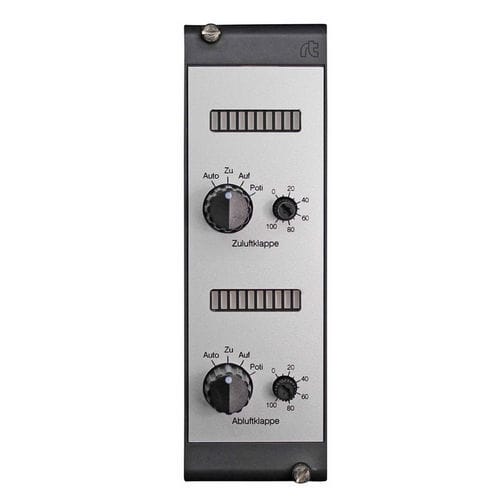

Module de commande manuelle analogique pour 1 ou 2 actionneurs, avec afficheur à barres. Le module assure un niveau de commande manuelle locale avec fonction d'urgence pour 1 à 2 sorties analogiques d'appareils de régulation ou de systèmes DDC, permettant la priorité manuelle. Le commutateur rotatif Auto‑Zu‑Auf‑Poti sélectionne le mode de sortie : en Auto, le signal provient du système de régulation ; en Poti, le potentiomètre intégré permet un réglage continu de la sortie de 0–10 V. L'afficheur à barres n'est pas couplé à la tension de sortie et peut être commandé en externe. La borne 43 fournit 10 V DC pour la protection antigel ou fonctions similaires. Chaque sortie peut supporter jusqu'à 10 mA. La position automatique de chaque interrupteur est disponible sans potentiel sur une borne. Pour une signalisation locale (Zu‑Auf‑Poti), ajouter le suffixe de type -H0. RAG0015-01 = 1 sortie analogique ; RAG1515-01 = 2 sorties analogiques.

Caractéristiques techniques

• Modèle : RAG1515-01 (2 sorties analogiques). Variante RAG0015-01 = 1 sortie analogique
• Fonction : niveau de commande manuelle locale avec fonction d'urgence pour sorties analogiques d'appareils de régulation / systèmes DDC
• Signal de sortie : 0–10 V (réglage continu via potentiomètre intégré en mode "Poti")
• Commutateur : rotatif Auto‑Zu‑Auf‑Poti (Auto : signal du système de régulation ; Poti : réglage manuel)
• Afficheur à barres : séparé, non couplé à la tension de sortie, commandable en externe
• Tension auxiliaire : borne 43 fournit 10 V DC (ex. pour protection antigel)
• Capacité de charge des sorties : jusqu'à 10 mA par sortie
• Position automatique : sans potentiel sur borne
• Signalisation locale (Zu‑Auf‑Poti) : indiquer le suffixe de type "-H0" si nécessaire
• Poids : 0,145 kg
• Référence produit / SKU : 00001115
• Documents disponibles : Fiche technique (PDF), Schéma de raccordement (PDF), Description technique (TXT)
