Module de sortie analogique RAG0015-01

convertisseur de signal analogiquepour armoire de commandemontable sur panneau

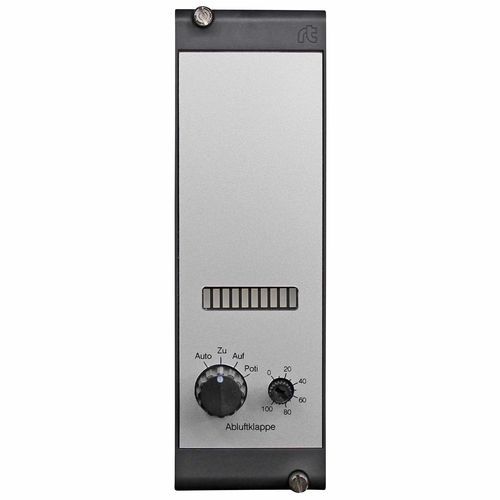

Informations produit — RAG0015-01 Module analogique 1x 0-10 V affichage à barres de retour (monté sur borne)
Le module de sortie analogique fournit un niveau de commande manuel avec fonction d'urgence pour 1 à 2 sorties analogiques de régulateurs ou de systèmes DDC nécessitant une priorité locale. Conçu pour l'intégration dans des armoires de commande HVAC et industrielles, il permet une commande manuelle sûre et l'override des sorties automatisées.

Fonctions et utilisation
Le sélecteur rotatif (Auto–Fermé–Ouvert–Poti) pré-sélectionne le mode de fonctionnement pour chaque sortie ; en position Auto le signal du système de régulation est transmis. En position Poti, le potentiomètre intégré permet de régler en continu la sortie de 0 à 10 V. L'affichage à barres n'est pas couplé à la tension de sortie et doit être piloté en externe. La borne 43 fournit une alimentation 10 V DC pour une commande antigel ou des appareils auxiliaires. Chaque sortie accepte une charge jusqu'à 10 mA. La position automatique de chaque interrupteur est reprise sans potentiel sur une borne. Si une signalisation locale (Fermé–Ouvert–Poti) est nécessaire, préciser le suffixe -H0.

Variantes

• RAG0015-01 - 1 sortie analogique
• RAG1515-01 - 2 sorties analogiques

Caractéristiques techniques

• Fabricant : romutec Steuer- und Regelsysteme GmbH
• Référence produit / SKU : 00001108
• Type / Modèle : RAG0015-01 (1 sortie analogique) ; RAG1515-01 (2 sorties analogiques)
• Sortie : sorties analogiques 0-10 V
• Capacité de charge de sortie : jusqu'à 10 mA par sortie
• Borne 43 : alimentation 10 V DC (p. ex. pour antigel)
• Commandes : sélecteur rotatif (Auto–Fermé–Ouvert–Poti) ; potentiomètre intégré (0-10 V) en position Poti
• Affichage à barres : pilotage externe, non couplé directement à la tension de sortie
• Position automatique : disponible sans potentiel sur borne
• Signalisation locale : préciser le suffixe -H0 si nécessaire
• Poids (meta) : 0.125 kg
• Date de mise à disposition (meta) : 2026-04-28
