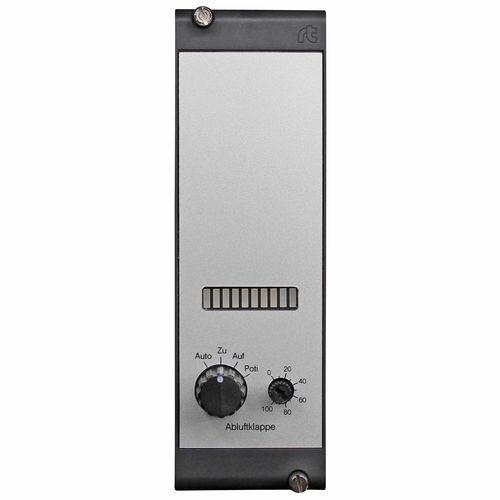

Module de sortie analogique RAG0015-H0

de sécuritépour automate programmablepour rack 19’’

Description du produit
Le RAG0015-H0 est un module de sortie analogique pour manoeuvre locale et fonction de secours, offrant 1 (RAG0015) ou 2 (RAG1515) sorties analogiques 0–10 V pour régulateurs ou systèmes DDC. Il intègre un commutateur de sélection, un potentiomètre pour réglage direct et un indicateur à barres pour visualiser le niveau de sortie.

Fonctions
Le commutateur (Auto / Fermé / Ouvert / Poti) pré-sélectionne le mode : en position Auto, le signal du régulateur détermine la sortie. En position Poti, le potentiomètre intégré règle en continu la sortie de 0–10 V. La tension de sortie est lisible sur l'indicateur à barres. La borne 43 fournit 10 V DC (par ex. pour protection antigel). Chaque sortie peut être chargée jusqu'à 10 mA. La position Auto de chaque commutateur est amenée de façon potentiel libre sur une borne. Le suffixe de type -H0 est à indiquer lorsque la remontée locale (Fermé-Ouvert-Poti) est requise.

Variantes

• RAG0015 - 1 sortie analogique
• RAG1515 - 2 sorties analogiques

Caractéristiques techniques

• Modèle : RAG0015-H0
• Tension de sortie : 0–10 V
• Nombre de sorties analogiques : 1 (RAG0015) ou 2 (RAG1515)
• Charge max. par sortie : jusqu'à 10 mA
• Commande : commutateur « Auto / Fermé / Ouvert / Poti »
• Potentiomètre : intégré, réglage continu 0–10 V (position Poti)
• Indicateur à barres : affichage de la tension de sortie
• Borne 43 : 10 V DC disponible (max. 10 mA)
• Position Auto : potentiel libre sur borne
• Suffixe type : -H0 pour remontée locale (Fermé-Ouvert-Poti)
• Alimentation : 24 V AC/DC ±10%
• Consommation : max. 240 mA
• Entrées : 0–10 V depuis DDC/régulateur
• Résistance d'entrée : 100 kΩ
• Résistance de sortie : 100 Ω
• Caractéristiques commutateur : 20 VA / 20 W; tension max. commutation 50 V AC/DC; courant de commutation 200 mA; courant au repos max. 1 A; durée de vie ≥ 50 000 cycles
• Indice de protection : IP40 (avec couvercle transparent jusqu'à IP54)
• Dimensions : appareil 19" — largeur 8 TE (40,5 mm), hauteur 3 HE (129 mm), profondeur d'encastrement < 80 mm
• Connexions : bornes à vis enfichables 2,5 mm²
• Température de fonctionnement : 0…50°C; Stockage : -20…+70°C; Humidité relative : 5…95% non condensante
• Tests CEM : EN 61000-4-2 / EN 61000-4-5 / EN 61000-4-4 (ESD, Surge, Burst)
• Référence produit (SKU) : 00001750
• Poids : 0,12 kg
• Fabricant : romutec Steuer- und Regelsysteme GmbH
