Module de sortie analogique RAG0015H0-01

intégrable

Informations produit

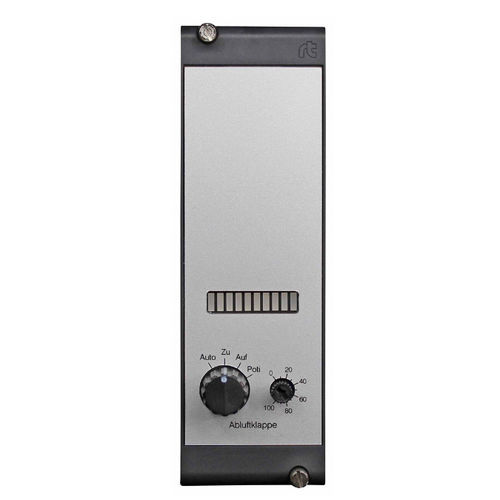

Le module de sortie analogique RAG0015H0-01 offre un niveau de commande manuelle avec fonction d'urgence pour 1 ou 2 sorties analogiques (0-10 V) d'automates ou de systèmes DDC devant pouvoir être priorisés par une intervention manuelle. Un commutateur rotatif Auto-Zu-Auf-Poti préselectionne le mode de sortie : Automatique (signal du système de régulation) ou Poti (manuel). En position Poti, le potentiomètre intégré règle en continu la sortie de 0 à 10 V. L'afficheur à barres n'est pas couplé à la tension de sortie et peut être commuté en externe. La borne 43 fournit 10 V CC pour des fonctions telles que la protection antigel. Chaque sortie peut être chargée jusqu'à 10 mA. La position automatique de chaque interrupteur est disponible sans potentiel sur une borne. Indiquer le suffixe -H0 si une signalisation locale (Zu-Auf-Poti) est nécessaire.

Variantes

• RAG0015-01 - 1 sortie analogique
• RAG1515-01 - 2 sorties analogiques

Fonctions / Caractéristiques

• Niveau de commande manuelle avec fonction d'urgence pour 1 ou 2 sorties analogiques
• Commutateur rotatif Auto-Zu-Auf-Poti pour la présélection du mode (Automatique = signal du système, Poti = réglage manuel)
• Potentiomètre intégré pour réglage continu 0-10 V (position Poti)
• Afficheur à barres (non couplé à la tension de sortie ; commande externe possible)
• 10 V CC disponibles sur la borne 43 (p.ex. protection antigel)
• Sorties supportant jusqu'à 10 mA
• Position automatique de chaque interrupteur rapportée sans potentiel sur borne
• Suffixe -H0 pour signalisation locale (Zu-Auf-Poti)

Données techniques

• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Référence / SKU : 00001992
• Modèle : RAG0015H0-01
• Poids : 0,125 kg
• Date de sortie : 2026-04-28
• Alimentation : 24 V AC/DC ±10%
• Consommation max. : 240 mA
• Signal entrée/sortie : 0-10 V (impédance d'entrée 100 kΩ)
• Sorties : 0-10 V vers l'appareil terrain
• Capacité de charge des sorties : max. 10 mA par sortie
• Résistance de sortie : 100 Ω
• 1x 10 V constant, max. 10 mA (borne 43)
• Caractéristiques des contacteurs : 20 VA / 20 W ; tension max. de commutation 50 V AC/DC ; courant commutable 200 mA ; courant au repos max. 1 A ; durée de vie ≥ 50 000 cycles
• Température de fonctionnement : 0...50 °C ; stockage : -20...+70 °C ; humidité relative 5...95 % sans condensation
• Indice de protection : IP40 (jusqu'à IP54 avec couvercle)
• Dimensions : largeur 19" 8 TE (40,5 mm) x hauteur 3 HE (129 mm) x profondeur <80 mm
• Bornes de raccordement : 2,5 mm² enfichables, connexion à vis
• Compatibilité EMV / Normes : EN/IEC 61000-4-x (ESD, Surge, Burst) avec niveaux d'essai indiqués
