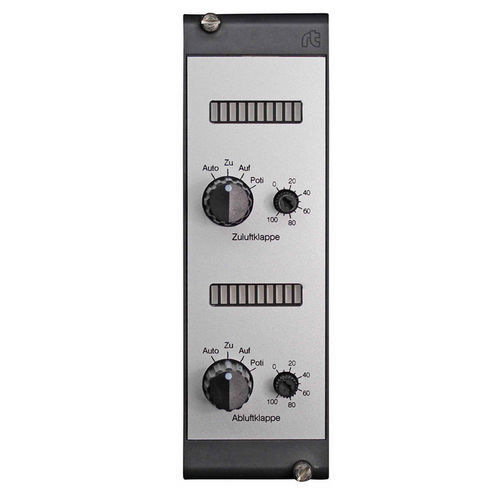

Module de contrôle analogue RAG1515-H0

de sortieà 2 S

Informations produit
Module de commande manuelle analogique avec fonction d'urgence pour 1 ou 2 sorties analogiques (0–10 V). Permet la surcharge manuelle des sorties d'appareils de régulation ou de systèmes DDC. Le sélecteur rotatif ('Auto' / 'Fermé' / 'Ouvert' / 'Pot') sélectionne le mode de fonctionnement : en 'Auto' le signal est déterminé par le système de régulation ; en 'Pot' le potentiomètre intégré règle continûment la sortie entre 0 et 10 V. Le niveau de sortie est affiché par une barre de mesure. La borne 43 fournit 10 V DC (ex. pour la commande antigel). Chaque sortie peut alimenter jusqu'à 10 mA. La position 'Auto' de chaque commutateur est disponible sans potentiel sur une borne. Si un retour d'état local (potentiomètre Fermé‑Ouvert) est nécessaire, indiquer le suffixe -H0. Variantes : RAG0015 = 1 sortie analogique, RAG1515 = 2 sorties analogiques.

Caractéristiques

• Commande manuelle avec fonction d'urgence pour 1 ou 2 sorties analogiques (0–10 V)
• Sélecteur rotatif avec positions : Auto / Fermé / Ouvert / Pot
• En position 'Pot' : réglage continu du signal de sortie 0–10 V via potentiomètre intégré
• Affichage à barres pour visualiser la tension de sortie
• Borne 43 fournit 10 V DC (ex. pour antigel)
• Sorties utilisables jusqu'à 10 mA chacune
• Position 'Auto' de chaque commutateur disponible sans potentiel sur une borne
• Indiquer le suffixe -H0 si un retour d'état local (potentiomètre Fermé‑Ouvert) est requis
• Variantes : RAG0015 = 1 sortie, RAG1515 = 2 sorties

Caractéristiques techniques

• Modèle / Désignation commerciale : RAG1515-H0
• Fabricant / Marque : romutec Steuer- und Regelsysteme GmbH
• Référence produit / SKU : 00001735
• Signal de sortie : 0–10 V (analogique)
• Nombre de sorties : 2 (RAG1515) ; 1 (variante RAG0015)
• Capacité de charge de sortie : jusqu'à 10 mA par sortie
• Potentiomètre : intégré, réglage continu 0–10 V
• Affichage à barres : présent, indique la tension de sortie
• Borne auxiliaire 43 : 10 V DC disponible
• Position 'Auto' : disponible sans potentiel sur borne
• Suffixe type pour retour local : -H0
• Poids (meta) : 0.141 kg
