Module de sortie analogique RAG1515

à 2 sorties analogiquesd'automatisationpour armoire de commande

Présentation

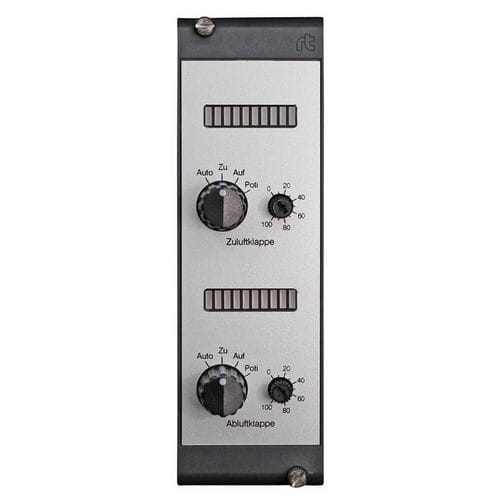

Le RAG1515 est un module analogique fournissant deux voies 0–10 V avec interrupteur de commande intégré, potentiomètre et afficheur à barres. Conçu pour un montage en châssis 19 pouces (largeur 8 TE), il convertit les entrées DDC vers les sorties des modules terrain. Numéro d'article : 00001114

Données techniques

• Alimentation : 24 V AC/DC, ±10%
• Consommation max. : 80 mA
• Entrées : 0–10 V (DDC)
• Résistance d'entrée : 100 kΩ
• Sorties : 0–10 V vers module terrain ; charge max. 10 mA
• Résistance de sortie : 100 Ω
• 1× sortie 10 V fixe, max. 10 mA
• Capacité de commutation : 20 VA / 20 W ; tension de commutation max. : 50 V AC/DC ; courant de commutation : 200 mA
• Courant de repos : max. 1 A
• Cycles de commutation min. : 50 000
• Classe de protection : IP40 (IP54 avec capot/fenêtre)
• Dimensions : largeur 8 TE (40,5 mm), hauteur 3 HE (129 mm), profondeur d'installation < 80 mm
• Bornes : bornier à vis enfichable 2,5 mm²
• Montage : châssis 19 pouces
• Température de fonctionnement : 0 ... 50 °C ; stockage/transport : -20 ... +70 °C
• Humidité relative : 5 ... 95 %, sans condensation
• Normes EMC/tests : EN 61000-4-2, EN 61000-4-5, EN 61000-4-4 (détails en données techniques)
• Poids : 0,141 kg

Caractéristiques

• Deux voies analogiques indépendantes 0–10 V
• Interrupteur de commande intégré pour fonctionnement local
• Potentiomètre frontal pour réglage manuel
• Afficheur à barres frontal pour lecture visuelle du signal
• Largeur compacte 8 TE pour intégration en rack 19 pouces
• Bornes enfichables 2,5 mm² pour câblage simplifié
• Protections EMC/ESD contre surtensions et surtensions transitoires

Applications
Adapté à l'automatisation du bâtiment et aux armoires de commande industrielles où des signaux DDC doivent être convertis et ajustés localement. Convient pour l'interface des signaux terrain. Numéro d'article : 00001114
