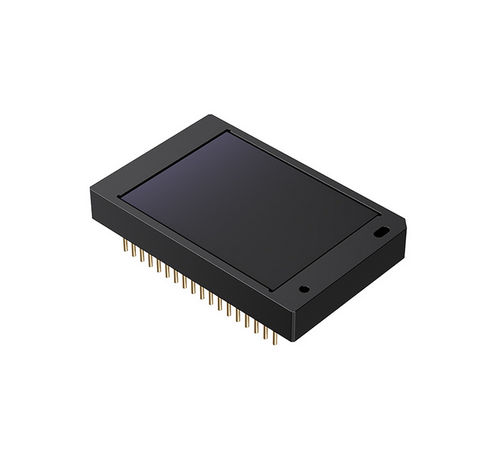

Capteur ligne infrarouge RL01K1-C0

à usage généralpour l'industriehaute résolution

Description
Le détecteur linéaire infrarouge à ondes courtes RL01K1-C0 est basé sur une technologie de capteur InGaAs et propose une matrice 1024×1 avec un pitch de pixel de 12,5µm. Monté en boîtier céramique PGA sans TEC (TECless), il est conçu pour une acquisition à haute résolution et fréquence de ligne élevée, avec un faible niveau de bruit et des caractéristiques SWaP optimisées pour l'imagerie industrielle et la spectroscopie.

Caractéristiques

• Pitch pixel : 12,5µm
• Taille de matrice : 1024×1
• Consommation électrique en fonctionnement : ≤200mW
• Dimensions extérieures : 28,91×18,64×4,0mm3 (hors taille des broches)
• Poids de l'appareil : 8±2g

Applications

• Triage de produits agricoles
• Recyclage des ressources
• Triage industriel
• Inspection photovoltaïque
• Vision machine

Spécifications techniques

• Capteur : InGaAs
• Plage de réponse spectrale : 0,9µm – 1,7µm
• Efficacité quantique : >70% (1,0µm – 1,6µm)
• Taux de recouvrement optique : 100%
• Pitch pixel : 12,5µm
• Taille de matrice : 1024×1
• Taux de pixels effectifs : >99,8%
• Fréquence maximale de sortie par ligne : 36kHz
• Mode de lecture : ITR, IWR
• Temps d'intégration minimum : 15µs
• Bruit de lecture (typ.) : ≤50e@1-36kHz, 20°C
• Gain optionnel : ≥4 niveaux
• Courant d'obscurité moyen par pixel : ≤100ke/s@20°C
• Consommation électrique en fonctionnement : ≤200mW
• Amplitude du signal de sortie : 1,9±0,1V
• Plage dynamique : ≥58dB
• Non-uniformité de réponse : ≤5%, non corrigée
• Type d'emballage : boîtier céramique PGA (TECless)
• Dimensions extérieures : 28,91×18,64×4,0mm3 (hors taille des broches)
• Poids de l'appareil : 8±2g
• Température de fonctionnement du boîtier : -20°C – +50°C
• Température de stockage du boîtier : -40°C – +60°C
