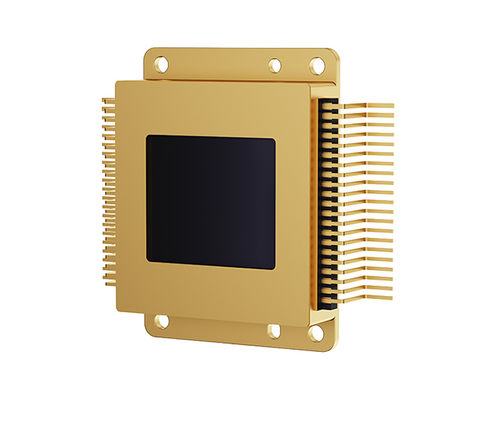

Capteur d'image focal plane array RSS101M1InGaAsSWIRinfrarouge
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- focal plane array, InGaAs
- Spectre
- SWIR, infrarouge, short-wave infrared
- Autres caractéristiques
- à haute vitesse, matriciel, large, à refroidissement thermo-électrique
Description
Présentation
Le RSS101M1 est un détecteur de plan focal InGaAs pour l’infrarouge ondes courtes (SWIR) numérisé, avec une matrice 1280×1024 et un pas de pixel de 10µm. Il prend en charge la fenêtre ROI à cadence élevée et est logé dans un boîtier métallique hermétique avec un TEC monostade intégré pour le contrôle actif de la température. Conçu pour des applications d’imagerie exigeantes, il présente un faible bruit, une consommation électrique réduite et un grand format adapté aux usages industriels et scientifiques.
Caractéristiques principales
Applications
Spécifications techniques
Capteur : InGaAs
Plage spectrale : 0,9µm – 1,7µm
Efficacité quantique : >70% (1,0µm–1,6µm)
Taux de remplissage optique : 100%
Pas de pixel : 10µm
Taille de la matrice : 1280×1024
Taux de pixels effectifs : ≥99,8%
Fréquence maximale (fenêtre complète) : 60fps
Type d’intégration : obturateur global
Temps d’intégration minimum : 1µs
Bruit de lecture (typ.) : 45e@20°C (mode gain élevé)
Gain optionnel : 3 niveaux
Courant d’obscurité moyen par pixel : ≤90ke/s@20°C
Consommation électrique : ≤350mW
Profondeur de données effective : 13bit
Plage dynamique : ≥48dB
Non‑uniformité de réponse : ≤5% (non corrigée)
Type de boîtier : boîtier métallique hermétique (TEC monostade intégré)
Dimensions : 32.0×23.5×7.0mm³ (hors broches)
Poids : 28±2g
Température de fonctionnement : -40°C – +65°C
Température de stockage : -45°C – +70°C
Le RSS101M1 est un détecteur de plan focal InGaAs pour l’infrarouge ondes courtes (SWIR) numérisé, avec une matrice 1280×1024 et un pas de pixel de 10µm. Il prend en charge la fenêtre ROI à cadence élevée et est logé dans un boîtier métallique hermétique avec un TEC monostade intégré pour le contrôle actif de la température. Conçu pour des applications d’imagerie exigeantes, il présente un faible bruit, une consommation électrique réduite et un grand format adapté aux usages industriels et scientifiques.
Caractéristiques principales
- Pas de pixel : 10µm
- Taille de la matrice : 1280×1024
- Fréquence maximale (fenêtre complète) : 60fps
- Type d’intégration : obturateur global (global shutter)
- Temps d’intégration minimum : 1µs
- Bruit de lecture (typ.) : 45e@20°C (mode gain élevé)
- Gain optionnel : 3 niveaux
- Conditionnement : boîtier métallique hermétique avec TEC monostade intégré
- Consommation électrique : ≤350mW
- Dimensions : 32.0×23.5×7.0mm³ (hors broches)
- Poids : 28±2g
Applications
- Amélioration visuelle et vision nocturne extérieure
- Vision industrielle et inspection processus/défauts
- Inspection de panneaux photovoltaïques
- Télédétection spatiale et imagerie scientifique
Spécifications techniques
Capteur : InGaAs
Plage spectrale : 0,9µm – 1,7µm
Efficacité quantique : >70% (1,0µm–1,6µm)
Taux de remplissage optique : 100%
Pas de pixel : 10µm
Taille de la matrice : 1280×1024
Taux de pixels effectifs : ≥99,8%
Fréquence maximale (fenêtre complète) : 60fps
Type d’intégration : obturateur global
Temps d’intégration minimum : 1µs
Bruit de lecture (typ.) : 45e@20°C (mode gain élevé)
Gain optionnel : 3 niveaux
Courant d’obscurité moyen par pixel : ≤90ke/s@20°C
Consommation électrique : ≤350mW
Profondeur de données effective : 13bit
Plage dynamique : ≥48dB
Non‑uniformité de réponse : ≤5% (non corrigée)
Type de boîtier : boîtier métallique hermétique (TEC monostade intégré)
Dimensions : 32.0×23.5×7.0mm³ (hors broches)
Poids : 28±2g
Température de fonctionnement : -40°C – +65°C
Température de stockage : -45°C – +70°C
