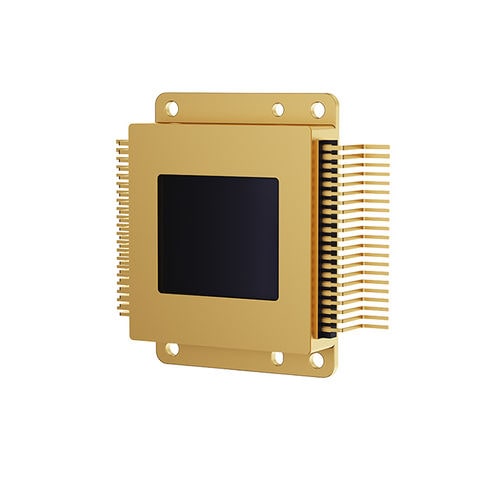

Capteur à infrarouges NIR RS6152M1

à refroidissement thermo-électrique

Description
Le RS6152M1 est un détecteur de plan focal InGaAs pour ondes courtes (SWIR) numérique, avec une matrice de 640×512 et un pitch de pixel de 15 μm. Il supporte un fonctionnement à haute fréquence d'images et la lecture MROI multi-fenêtres. L'appareil est logé dans un boîtier métallique hermétique avec un TEC monostade intégré pour le contrôle actif de la température. Conçu pour les applications industrielles et scientifiques en imagerie SWIR, il convient à la vision industrielle, l'imagerie spectrale, l'amélioration visuelle et la détection laser.

Caractéristiques

• Pitch de pixel : 15 μm
• Taille de la matrice : 640×512
• Courant d'obscurité moyen par pixel : ≤100 ke/s @ 20°C
• Fréquence d'images max (fenêtre complète) : 120 fps
• Type d'intégration : obturateur global
• Temps d'intégration min. : 1 μs
• Bruit de lecture (typ.) : 35 e @ 20°C (gain élevé)
• Gain optionnel : 3 niveaux
• Profondeur de sortie de données : 13 bit
• Plage dynamique : ≥50 dB
• Conditionnement : boîtier métallique hermétique avec TEC monostade intégré
• Consommation électrique : ≤240 mW (table spec) ; bloc fonctionnalité indique ≤200 mW
• Dimensions (sans broches) : 32.0×23.5×7.0 mm³
• Masse : 25 ± 2 g

Spécifications techniques

• Modèle : RS6152M1
• Matériau du capteur : InGaAs
• Plage spectrale : 0,9 μm – 1,7 μm
• Efficacité quantique : >70% (1,0–1,6 μm)
• Taux de remplissage optique : 100%
• Taux de pixels effectifs : ≥99,8%
• Bruit de lecture (typ.) : 35 e @ 20°C (gain élevé)
• Courant d'obscurité moyen : ≤100 ke/s @ 20°C
• Temps d'intégration min. : 1 μs
• Modes de gain optionnels : 3 niveaux
• Non-uniformité de réponse : ≤5% (non corrigée)
• Température de fonctionnement : -40°C à +65°C
• Température de stockage : -45°C à +70°C
• Applications typiques : vision industrielle, imagerie spectrale, amélioration visuelle, détection laser
