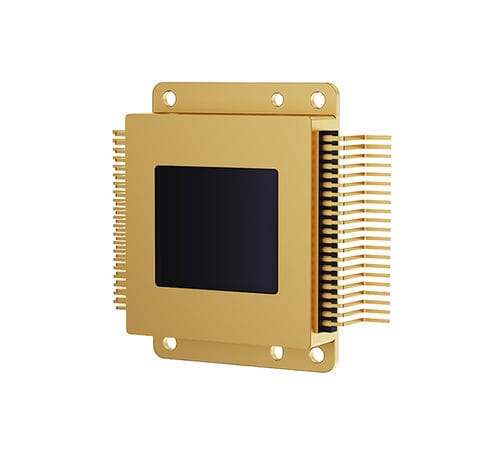

Photodétecteur infrarouge RS615BM1

proche infrarougeInGaAspour contrôle non-destructif

Description
Le RS615BM1 est un détecteur de plan focal InGaAs pour l'infrarouge ondes courtes, doté d'une matrice 640×512 et d'un pas de pixel de 15 μm. Il prend en charge des cadences élevées et le fenêtrage ROI, et est livré dans un boîtier métallique hermétique avec TEC monostage intégré pour le contrôle actif de la température. Le détecteur présente une faible consommation et convient à diverses applications industrielles d'imagerie SWIR.

Caractéristiques

• Pas de pixel : 15 μm
• Taille de la matrice : 640×512
• Cadence maximale (plein format) : 400 ips @ 25 MHz
• Consommation typique : ≤240 mW
• Dimensions extérieures : 32,0×23,5×7,0 mm³ (hors broches)
• Masse : 25±2 g

Applications

• Amélioration d'image et imagerie SWIR en faible luminosité
• Vision industrielle et contrôle automatisé
• Inspection de cellules photovoltaïques
• Triage industriel et identification des matériaux
• Détection et suivi laser

Spécifications

• Capteur : InGaAs
• Plage spectrale : 0,9 μm – 1,7 μm
• Rendement quantique : >70% (1,0 μm – 1,6 μm)
• Facteur de remplissage optique : 100%
• Pas de pixel : 15 μm
• Taille de la matrice : 640×512
• Taux de pixels effectifs : ≥99,8%
• Cadence maximale (plein format) : 400 ips @ 25 MHz
• Type d'intégration : obturateur global
• Temps d'intégration minimum : 5 μs
• Bruitage de lecture (typ.) : 30 e@20°C (mode gain élevé)
• Gain optionnel : 3 niveaux
• Courant d'obscurité moyen : ≤100 ke/s @20°C
• Consommation en fonctionnement : ≤240 mW
• Amplitude du signal de sortie : 1,8±0,1 V
• Plage dynamique : ≥50 dB
• Non-uniformité de réponse : ≤5% (non corrigée)
• Type d'emballage : boîtier métallique hermétique (TEC monostage intégré)
• Dimensions extérieures : 32,0×23,5×7,0 mm³ (hors broches)
• Masse : 25±2 g
• Température de fonctionnement : -40°C – +60°C
• Température de stockage : -55°C – +70°C
