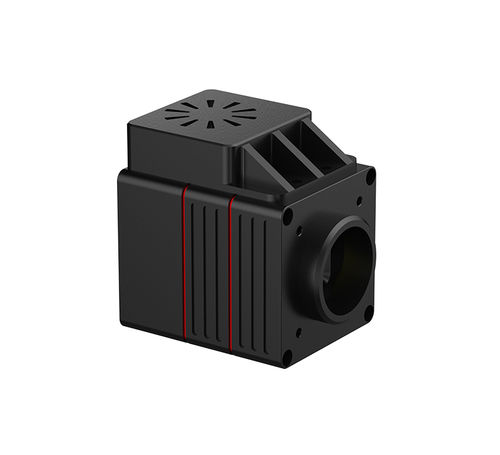

Caméra matricielle NS-615A-GE

2Dnumériqueindustrielle

Description
La NS-615A-GE est une caméra SWIR matricielle équipée d'un détecteur InGaAs avec correction d'image et algorithmes de traitement intégrés. Elle fournit une sortie numérique via une interface GigE, un obturateur global snapshot et une faible consommation, adaptée à l'inspection des semi-conducteurs, au tri et aux applications de vision industrielle nécessitant l'imagerie infrarouge à ondes courtes.

Caractéristiques principales

• Sortie numérique à faible bruit
• Interface GigE pour la transmission d'images
• Correction d'image et algorithmes de traitement embarqués
• Faible consommation pour une intégration facilitée

Spécifications (tableau)
Paramètres techniques : NS-615A-GE

• Capteur : InGaAs
• Plage spectrale : 0,9 μm – 1,7 μm
• Rendement quantique : ≥70 % (1,0–1,6 μm)
• Fill factor optique : 100 %
• Pitch pixel : 15 μm
• Pixels actifs : 640 × 512
• Opérabilité des pixels : ≥99,8 %
• Fréquence max (matrice complète) : 180 Hz
• Profondeur de données : 14 / 12 / 10 / 8 bit
• Type d'exposition : Obturateur global snapshot
• Temps d'intégration mini : 100 μs
• Plage dynamique (typ.) : 67 dB (HG)
• Gain optionnel : 3
• Courant d'obscurité moyen : ≤100 ke-/s @ 20℃
• Tension d'alimentation : Typ. 12 V
• Consommation typique : <2,5 W (TEC off)
• Interface : GigE
• Monture d'objectif : C-Mount
• Poids du coeur : 150 ± 5 g
• Dimensions du coeur : 46 × 46 × 61 mm
• Température de fonctionnement : -40℃ à +60℃
• Température de stockage : -40℃ à +85℃
• Contrôle de température : TEC1

Applications

• Inspection de semi-conducteurs
• Tri et contrôle qualité
• Vision industrielle et inspections nécessitant l'imagerie SWIR

Spécifications techniques

• Modèle : NS-615A-GE
• Type de capteur : InGaAs
• Réponse spectrale : 0,9–1,7 μm
• Résolution : 640 × 512
• Pitch pixel : 15 μm
• Interface : GigE
• Monture : C-Mount
