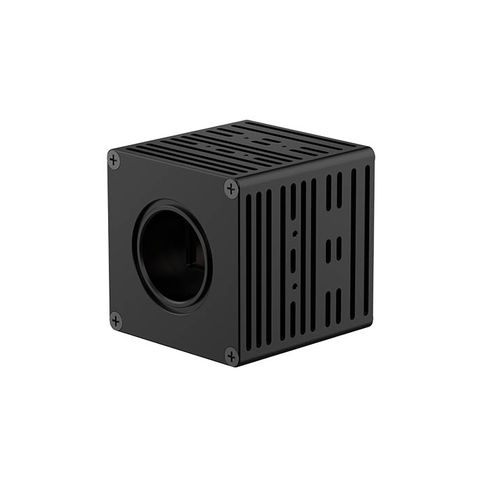

Caméra matricielle Pr-GE

pour la vision industriellepour le contrôle qualitéde laboratoire

Description
Le module caméra SWIR Pr-GE est une caméra à matrice infrarouge à ondes courtes compacte, conçue pour l'intégration dans des systèmes de vision industrielle et d'inspection. Il intègre un détecteur InGaAs à haute sensibilité et un algorithme de traitement d'image adaptatif, prend en charge les opérations à haute fréquence d'images avec fenêtrage ROI et dispose d'un contrôle actif de la température pour des performances stables. Les interfaces USB3.0, Camera Link et CVBS ainsi que la monture C facilitent l'intégration dans des lignes d'inspection et des bancs d'essai.

Points clés

• Pitch de pixel : 15μm
• Pixels actifs : 640×512
• Fréquence max : 150 ips (USB) / 300 ips (Camera Link)
• Interfaces numériques : USB3.0, Camera Link (optionnel) ; analogique : CVBS
• Contrôle actif de la température et interface de commande UART232
• Module compact : 55×55×60mm³, poids 245±10g

Applications

• Vision machine et contrôle qualité automatisé
• Amélioration de la vision dans des inspections peu visibles
• Inspection de cellules et panneaux photovoltaïques
• Triage de plastiques et matériaux
• Détection et surveillance laser

Spécifications techniques

• Modèle : Pr-GE
• Type de capteur : photodiode PIN InGaAs
• Plage spectrale : 0,93μm–1,7μm
• Efficacité quantique : ≥70% @1064nm / 1550nm
• Facteur de remplissage optique : 100%
• Pitch de pixel : 15μm
• Pixels actifs : 640×512
• Opérabilité des pixels : ≥99,8%
• Type d'exposition : Snapshot
• Fréquence max : 150 ips (USB) / 300 ips (Camera Link)
• Profondeur de données : 10 bits ; 14 bits (USB) / 12 bits (Camera Link)
• Temps d'intégration minimum : 10μs
• Bruit (RMS, typ.) : 30 e⁻ @100μs, Gain0
• Plage dynamique : 50 dB (Gain0) / 62 dB (Gain1) / 72 dB (Gain2)
• Courant d'obscurité moyen : ≤80ke/s @20°C
• Alimentation : 12 V DC ±0,5 V
• Consommation : ≤5 W
• Interface commande/contrôle : UART232
• Format vidéo analogique : PAL (CVBS)
• Interface vidéo numérique : USB3.0 ou Camera Link (optionnel)
• Monture optique : Monture C
• Poids du module : 245±10 g
• Dimensions : 55×55×60 mm³
• Température de fonctionnement : -20°C à +55°C
• Température de stockage : -40°C à +70°C
