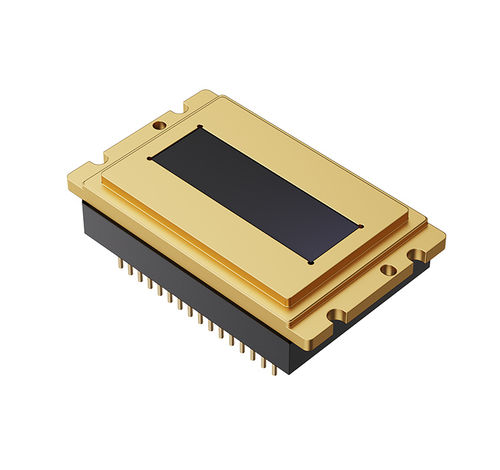

Capteur d'image InGaAs RL01K1/RL5122-H1S00

SWIRshort-wave infraredlinéaire

Aperçu Le détecteur linéaire infrarouge à ondes courtes RL01K1 / RL5122-H1S00 utilise une technologie de capteur InGaAs avancée et est disponible en deux formats : 1024×1 avec pas de 12,5 μm et 512×2 avec pas de 25 μm. Il couvre une réponse spectrale de 0,9 μm à 1,7 μm, est logé dans un boîtier métallo-céramique hermétique avec TEC monostage intégré, et est conçu pour l'imagerie industrielle rapide et la détection spectrale à faible bruit.

Caractéristiques principales

• Pas de pixel : 12,5 μm / 25 μm
• Formats de matrice : 1024×1 / 512×2
• Plage spectrale : 0,9–1,7 μm
• Fréquence de ligne maximale : 36 kHz
• Temps d'intégration minimal : 15 μs
• Modes de lecture : ITR, IWR
• Faible bruit de lecture : ~50 e (typ.) à 1–36 kHz, 20°C

Applications

• Identification et tri des matériaux pour le recyclage
• Tri et contrôle qualité des produits agricoles
• Inspection de cellules photovoltaïques et surveillance de processus
• Vision industrielle pour détection de défauts et contrôle des procédés

Spécifications techniques

• Modèle : RL01K1 / RL5122-H1S00
• Capteur : InGaAs
• Plage de réponse spectrale : 0,9 μm – 1,7 μm
• Efficacité quantique : >70% (1,0 μm – 1,6 μm)
• Taux de remplissage optique : 100%
• Pas de pixel : 12,5 μm (RL01K1) / 25 μm (RL5122-H1S00)
• Taille de la matrice linéaire : 1024×1 (RL01K1) / 512×2 (RL5122-H1S00)
• Taux de pixels effectif : ≥ 99,8%
• Fréquence de sortie maximale : 36 kHz
• Mode de lecture : ITR, IWR
• Temps d'intégration minimal : 15 μs
• Bruit de lecture (typ.) : 50 e @ 1–36 kHz, 20°C
• Gain optionnel : ≥ 4 niveaux
• Courant d'obscurité moyen par pixel : ≤ 100 ke/s @ 20°C (RL01K1) / ≤ 300 ke/s @ 20°C (RL5122-H1S00)
• Consommation électrique en fonctionnement : ≤ 200 mW
• Amplitude du signal de sortie : 1,9 ± 0,1 V
• Plage dynamique : ≥ 58 dB
• Non-uniformité de réponse : ≤ 5% (non corrigée)
• Conditionnement : boîtier métallo-céramique hermétique intégré avec TEC monostage
• Dimensions extérieures : 25,5 × 17,7 × 7,0 mm³ (hors taille des broches)
• Poids : ~8 g
• Température de fonctionnement : -40°C – +60°C
• Température de stockage : -45°C – +70°C
