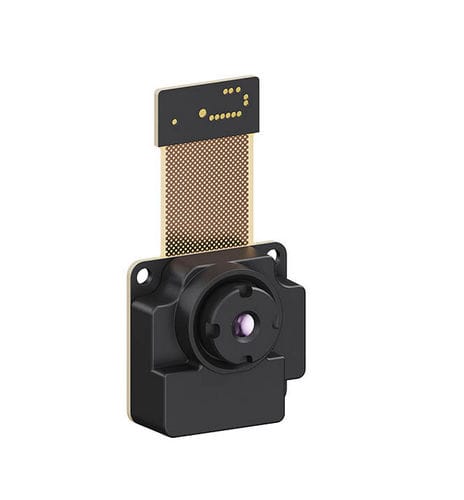

Module caméra numérique LCM160

pour la lutte incendiepour la surveillance de processindustriel

Description
Le LCM160 est un module d'imagerie thermique infrarouge longue longueur d'onde (8–14 μm, LWIR) non refroidi, qui convertit le rayonnement thermique d'un objet en sortie numérique. Le module comprend un détecteur, un obturateur, une optique et des éléments structuraux ; l'unité hôte réalise le traitement ISP nécessaire. Sa compacité, son faible poids et sa faible consommation le rendent adapté à la surveillance de sécurité, aux instruments de mesure thermique, aux appareils domotiques et aux systèmes industriels.

Caractéristiques

• Résolution : 160×120
• Pitch des pixels : 12 μm
• Fréquence d'images effective : ≤25 Hz
• Consommation typique : Mode normal 45 mW (typique) ; Obturateur activé 750 mW (typique)
• Dimensions du boîtier (L×l×H) : 17,9 mm × 16,8 mm × 9,9 mm (selon dessin)

Applications / Solutions pour l'industrie

• Détection et surveillance incendie
• Surveillance de sécurité
• Contrôles thermiques industriels et surveillance de processus

Spécifications / Données techniques

• Modèle : LCM160
• Type de détecteur : Détecteur de plan focal infrarouge non refroidi à oxyde de vanadium
• Longueur d'onde IR : 8–14 μm
• Résolution : 160×120
• Pitch des pixels : 12 μm
• NETD (Noise Equivalent Temperature Difference) : <50 mK @25°C, F#1.0, 25 Hz
• Constante de temps thermique : <10 ms
• Fréquence d'images effective : ≤25 Hz
• Correction de non-uniformité : Correction sur puce 4 bits et correction par obturateur prises en charge
• Formats de sortie image : Port parallèle standard, sortie ligne par ligne, mode black-hot, Raw 14 bits
• Mode de mise au point : Mise au point fixe, athermalisé
• Mesure de température — Plage : -20°C à 150°C (haute précision), 0°C à 550°C (grande plage)
• Mesure de température — Précision : ±2°C ou ±2% (typique)
• Tension d'alimentation : 5 V (analogique), 1,8 V (numérique)
• Interface données image : Port parallèle standard 8 bits
• Interface de contrôle : I2C
• Consommation typique : Mode normal 45 mW (typique) ; Obturateur activé 750 mW (typique)
• Caractéristiques physiques (module, optique et bride non inclus) — Dimensions du boîtier (L×l×H) : 17,9 mm × 16,8 mm × 9,9 mm (selon dessin)
• Poids : –
• Température de fonctionnement : -20°C à 60°C
• Température de stockage : -45°C à 85°C
• Choc : 25 g, 11 ms, demi-sinusoïde, 3 axes
