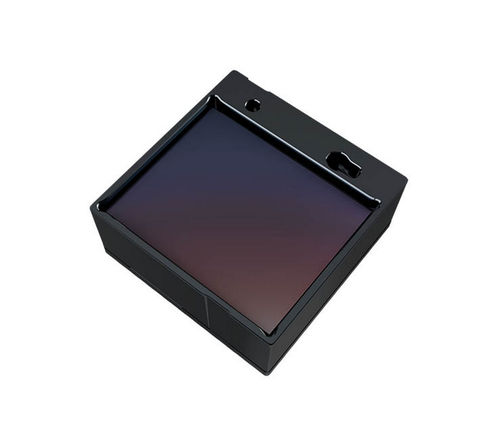

Capteur à infrarouges passif OHLE3123

non-refroidi

Présentation
L'OHLE3123 est un capteur microbolomètre long-ondes (LWIR) non refroidi, conditionné en super-wafer-level-package (SWLP) (384×288, 12µm). Sa conception avec fenêtre scellée et son format SWLP compatibles SMT facilitent l'intégration et la production en série, permettant des modules d'imagerie thermique ultra-compacts et légers pour applications OEM et systèmes embarqués.

Caractéristiques principales

• Résolution : 384×288
• Pitch pixel : 12µm
• Gamme spectrale : 8–14µm
• Fréquence d'images : ≤60 Hz
• Consommation (25 Hz, 300 K) : <65 mW
• Dimensions : 10,4 mm × 10,4 mm × 4,3 mm
• Masse du boîtier : <0,6 g
• Taux d'opérabilité : ≥99,5 %

Spécifications techniques

• Technologie du capteur : microbolomètre à oxyde de vanadium (VOx)
• Résolution : 384×288
• Gamme spectrale : 8–14µm
• Pitch pixel : 12µm
• NETD (f/1.0, 25 Hz, 300 K) : <40 mK
• Fréquence d'images : ≤60 Hz
• Constante thermique : <15 ms
• Sortie numérique : 14 bits
• Mode de lecture : obturateur roulant (rolling shutter)
• Mirroring : X et Y
• Correction non uniformité : correction intégrée
• Consommation (25 Hz, 300 K) : <65 mW
• Dimensions : 10,4 × 10,4 × 4,3 mm
• Boîtier : SWLP 36 broches
• Masse du boîtier : <0,6 g
• Plage de mesure de température : -40 °C à 600 °C
• Polarité de sortie : Black hot
• Taux d'opérabilité : ≥99,5 %
• Interfaces d'entrée : I2C (MODE0) ; parallèle 2 bits (MODE1)
• Température de fonctionnement : -40 °C à +85 °C

Exemples d'application

• Vision nocturne extérieure et recherche/sauvetage
• Surveillance de sécurité et périmétrique
• Mesure de température industrielle / thermographie
• Modules thermiques embarqués et intégrations OEM compactes

Intégration et interfaces
Conçu pour l'assemblage SMT et la production en série. Les sorties numériques standard et les interfaces de contrôle facilitent l'intégration dans caméras thermiques, systèmes d'inspection et équipements de sécurité.

• Méthode de montage : boîtier SWLP compatible SMT
• Modes d'interface : I2C (MODE0) ou parallèle 2 bits (MODE1)
• Usages recommandés : modules embarqués, appareils portables, caméras de sécurité
