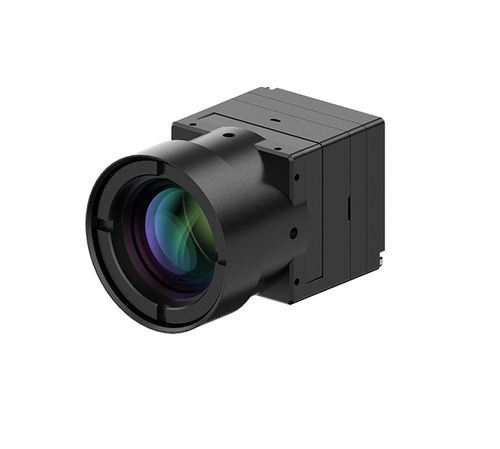

Module caméra analogique Turing A640H

numériquepour l'industrie automobilepour véhicules

Présentation
Le module thermique infrarouge non refroidi Turing A640H propose plusieurs objectifs sérialisés et différents composants d'extension utilisateur, apportant des solutions fiables pour des applications à haute exigence de fiabilité. Il s'applique largement à l'observation extérieure, aux nacelles intégrées et à l'assistance à la conduite.

Principales caractéristiques

• Résolution : 640 × 512
• Pitch pixel : 12 μm
• Fréquence d'images effective : 50 Hz (60 Hz en option)
• Consommation typique : ≤ 0,7 W
• Dimensions du boîtier (L×l×H) : 26 mm × 26 mm × 19,8 mm

Spécifications
Type de détecteur : Détecteur infrarouge VOx non refroidi
Résolution : 640 × 512
Pitch pixel : 12 μm
Fréquence d'images : 50 Hz (60 Hz en option)
Bande spectrale : 8 – 14 μm
NETD : ≤ 40 mK @ 25°C, F#1.0

Réglage d'image
Polarité : Black-hot / White-hot
Palette : Prise en charge
Réticule : Affichage / Effacé / Déplacement
Mise en évidence des bords : Prise en charge
Zoom numérique : 1.0 – 8.0× zoom continu (pas : 0,1)

Traitement d'image
Sans obturateur ; correction de non-uniformité adaptée au scénario ; réduction du bruit par filtrage numérique ; amélioration du détail numérique
Symétrie d'image : Horizontal / Vertical / Diagonal

Alimentation
Plage d'alimentation (typique) : 3,9 – 5 V CC ; 5 – 18 V CC (via composants d'extension)
Consommation (typique, 25°C, sans carte d'extension) : ≤ 0,7 W

Interfaces
Vidéo numérique : BT.656 / DVP
Vidéo analogique : Système PAL 1 canal
Composants d'extension : MIPI / USB / vidéo analogique / BT.656 / DVP
Interface série : RS232 / UART (3.3 V) / USB 2.0

Caractéristiques physiques
Dimensions (sans objectif) : 26 × 26 × 19,8 mm
Poids (sans objectif) : 21 g ± 1 g
Objectifs optionnels : 6,9 mm / 9,1 mm / 13 mm / 19 mm / 35 mm / 55 mm / 75 mm / 100 mm ; zoom continu 25 – 75 mm

Adaptabilité environnementale
Température de fonctionnement : -40°C à +80°C
Température de stockage : -45°C à +85°C
Humidité : 5 – 95 %, sans condensation
Vibration : 6,06 g, vibration aléatoire, tous axes
Impact : 1000 g @ 0,3 ms, direction axe optique

Caractéristiques / Spécifications techniques

• Type de détecteur : Détecteur infrarouge VOx non refroidi
• Résolution : 640 × 512
• Pitch pixel : 12 μm
• Fréquence d'images : 50 Hz (60 Hz en option)
• Bande spectrale : 8 – 14 μm
• NETD : ≤ 40 mK @ 25°C, F#1.0
• Polarité : Black-hot / White-hot
• Zoom numérique : 1.0 – 8.0× (continu, pas 0,1)
• Traitement d'image : Sans obturateur ; correction de non-uniformité ; réduction du bruit par filtrage numérique ; amélioration des détails
• Interfaces vidéo : BT.656 / DVP / PAL 1 canal
• Composants d'extension : MIPI, USB, vidéo analogique, BT.656, DVP
• Série : RS232 / UART (3.3 V) / USB 2.0
• Plage d'alimentation : 3,9 – 5 V CC (typique) ; jusqu'à 5 – 18 V CC via extension
• Consommation typique : ≤ 0,7 W
• Dimensions (sans objectif) : 26 × 26 × 19,8 mm
• Poids (sans objectif) : 21 g ± 1 g
• Objectifs optionnels : 6,9, 9,1, 13, 19, 35, 55, 75, 100 mm ; zoom continu 25–75 mm
• Température de fonctionnement : -40°C à +80°C
• Température de stockage : -45°C à +85°C
• Humidité : 5–95 % sans condensation
• Vibration : 6,06 g (aléatoire, tous axes)
• Résistance aux chocs : 1000 g @ 0,3 ms (axe optique)
