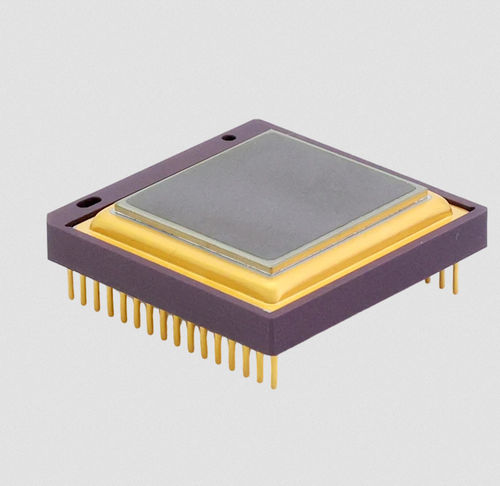

Capteur à infrarouges passif RTD6122C

non-refroidi

Présentation
Le RTD6122C est un capteur LWIR en boîtier céramique basé sur un microbolomètre VOx. Il intègre une matrice 640×512 avec un pas de pixel de 12 μm, une sensibilité spectrale 8–14 μm, une faible consommation et une grande disponibilité opérationnelle, conçu pour la thermographie et l'imagerie thermique extérieure.

Principales caractéristiques

• Format de la matrice : 640×512
• Pas de pixel : 12 μm
• Fréquence d'images : ≤60 Hz
• Consommation : <170 mW (@50Hz, 25°C)
• Poids : ≤6 g
• Dimensions : 22×22×4,58 mm³ (sans broches)

Spécifications techniques

• Module : RTD6122C
• Technologie du capteur : microbolomètre VOx
• Plage spectrale : 8–14 μm
• Format de la matrice : 640×512
• Pas de pixel : 12 μm
• Disponibilité (operability) : ≥99,5%
• NETD : <40 mK (@f/1.0, 50Hz, 300K)
• Constante de temps thermique : <12 ms
• Fréquence d'images : ≤60 Hz
• Consommation : <170 mW (@50Hz, 25°C)
• Format de sortie : 14 bits
• Mode grande plage dynamique : prise en charge de la mesure −40 ~ 600°C (@f/1.0)
• Mode de lecture : rolling shutter
• Miroir : X et Y
• Correction de non-uniformité : oui
• Plage de température de fonctionnement : −40°C à +85°C
• Type de boîtier : céramique 32 broches
• Dimensions : 22×22×4,58 mm³ (sans broches)
• Poids : ≤6 g

Applications

• Surveillance de sécurité et périmétrique
• Détection incendie et systèmes d'alarme
• Vision nocturne extérieure et surveillance
• Thermographie industrielle et surveillance d'état
