Module caméra numérique RTDS123C

pour la détection incendieindustrielpour vision nocturne

Présentation

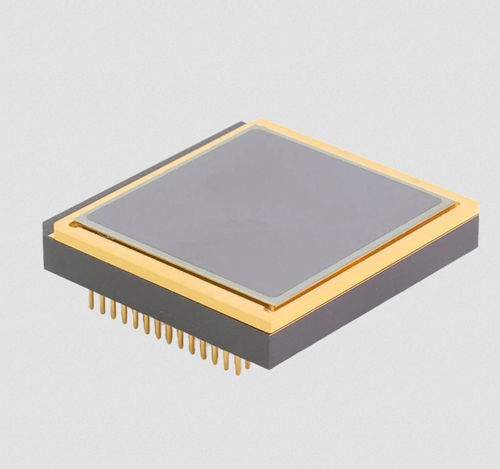

Le RTDS123C est un capteur LWIR en boîtier céramique basé sur un microbolomètre VOx avec une matrice 1280×1024 et un pas de pixel de 12 μm. Il couvre la plage spectrale 8-14 μm et fournit une imagerie thermique sensible dans un boîtier céramique compact à 56 broches, adapté à la mesure de température industrielle, à la vision nocturne extérieure et à d'autres applications d'imagerie.

Caractéristiques

• Pas de pixel : 12 μm
• Format de matrice : 1280×1024
• Fréquence d'images : 25/30/50 Hz
• Format de sortie : 14 bits (25/30Hz), 13 bits (50Hz)
• Consommation : <300 mW (30Hz, 25°C)
• Dimensions : 27×27×4.6 mm³
• Poids : ≤10 g
• Boîtier : céramique 56 broches

Applications

• Mesure de température industrielle et thermographie
• Vision nocturne extérieure et surveillance de sécurité
• Détection d'incendie et systèmes d'alarme
• Imagerie de loisirs en extérieur
• Autres applications d'imagerie industrielle

Spécifications techniques

• Modèle : RTDS123C
• Technologie du capteur : microbolomètre VOx
• Plage spectrale : 8-14 μm
• Pas de pixel : 12 μm
• Format de matrice : 1280×1024
• Format de sortie : 14 bits (25/30Hz), 13 bits (50Hz)
• Mode de lecture : rolling shutter
• Miroir : Miroir X, Miroir Y
• Opérabilité : ≥99.5%
• Correction non uniformité : correction 6 bits intégrée sur puce
• Fréquence d'images : 25/30/50 Hz
• Plage de température de fonctionnement : -40 ~ +85 °C
• Constante de temps thermique : <15 ms
• NETD : <40 mK (f/1.0, 30Hz, 300K)
• Consommation : <300 mW (30Hz, 25°C)
• Type de boîtier : céramique 56 broches
• Taille : 27×27×4.6 mm³
• Poids : ≤10 g
