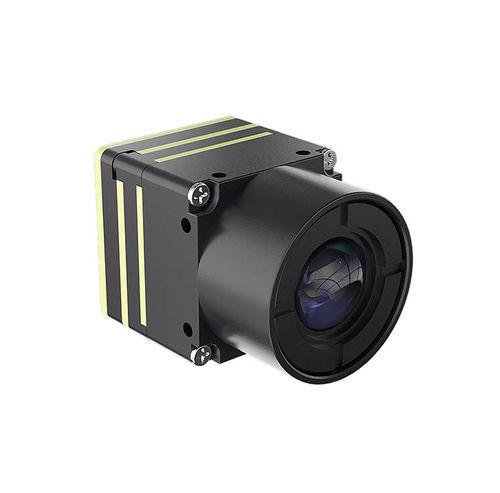

Module caméra analogique WN2 series

numériquepour la lutte incendiepour véhicules

Présentation
La série WN2 est un module d'imagerie thermique LWIR non refroidi disponible en résolutions 256×192, 384×288 et 640×512. Il intègre un détecteur VOx WLP 12 μm à haut taux de rafraîchissement et une puce ISP LY300 de 2e génération pour produire des images nettes et fluides dans un format compact, léger et basse consommation, optimisé pour les applications industrielles contraintes en SWaP.

Principales caractéristiques

• Résolutions : 256×192, 384×288, 640×512
• Pas de pixel : 12 μm
• Taux de trame : 25/50 Hz (256), 30/60 Hz (384), 30/60 Hz (640)
• Bande spectrale : 8–14 μm
• NETD : ≤40 mK @25°C, F#1.0, 25 Hz
• Algorithme sans obturateur et correction d'obturateur ; traitement d'image NMX3.0 & IMX3.0
• Palettes : White-hot, Black-hot et autres
• Zoom numérique : continu 1.0–8.0× (pas 0.1)
• Miroir : vertical / horizontal / diagonal

Interfaces et alimentation

• Vidéo analogique : PAL / NTSC
• Vidéo numérique : DVP / BT656 / USB2.0 / MIPI
• Communications : UART / I2C / USB2.0
• Alimentation : entrée 5 V
• Consommation typique (USB) : <0.35 W (256), <0.42 W (384), <0.7 W (640)

Mécanique et environnement

• Poids (sans objectif) : <9 g
• Dimensions (sans objectif) : 21 × 21 × 10.3 mm
• Température de fonctionnement : -40 °C à +80 °C
• Température de stockage : -50 °C à +85 °C
• Humidité : 5%–95%, sans condensation
• Vibrations : 6.06 g, vibration aléatoire, tous axes
• Choc : 80 g, 4 ms, onde en dent de scie, 3 axes et 6 directions

Applications

• Systèmes de caméras thermiques embarquées
• Sécurité et surveillance
• Vision nocturne et observation extérieure
• Détection et surveillance incendie
• Thermographie industrielle et vision machine compacte

Spécifications (résumé)
Type de détecteur : détecteur infrarouge VOx non refroidi
Résolutions : 256×192 | 384×288 | 640×512
Taux de trame : 25/50 Hz | 30/60 Hz | 30/60 Hz
Pas de pixel : 12 μm
Bande spectrale : 8–14 μm
NETD : ≤40 mK @25°C, F#1.0, 25 Hz
Correction de non-uniformité : correction avec obturateur / algorithme sans obturateur
Zoom numérique : 1.0–8.0× continu (pas 0.1)
Sorties vidéo : analogique (PAL/NTSC); numérique (DVP/BT656/USB2.0/MIPI)
Interfaces : UART, I2C, USB2.0
Alimentation : entrée 5 V; consommation typique USB : <0.35 W / <0.42 W / <0.7 W
Taille et poids : 21×21×10.3 mm; <9 g (sans objectif)
Température de fonctionnement : -40 °C à +80 °C; stockage : -50 °C à +85 °C
Environnement : humidité 5%–95% sans condensation; caractéristiques de vibration et choc comme indiqué ci-dessus


Caractéristiques techniques

• Détecteur : VOx non refroidi, pas de pixel 12 μm
• Traitement d'image : NMX3.0 & IMX3.0, correction sans obturateur
• Sorties vidéo et interfaces comme listé ci‑dessus
• Alimentation : entrée 5 V ; consommation typique variable selon la résolution
• Conception compacte SWaP : 21×21×10.3 mm, <9 g (sans objectif)
