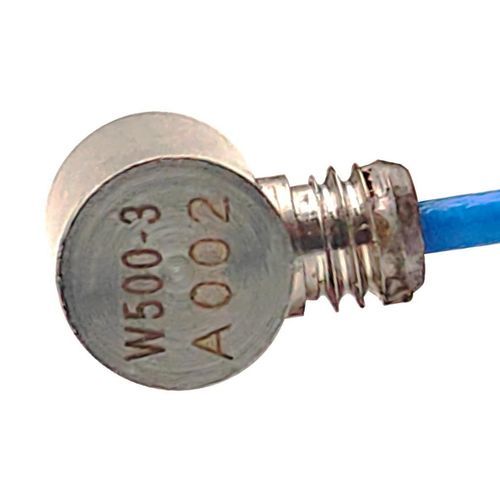

Capteur d'émission acoustique pour la détection de fuites W500/3

de supervisiond'inspection de structure pour composites et bétond'inspection de structure métallique

Description
Le W500/3 est un capteur miniature d'émission acoustique conçu pour la surveillance en températures moyennes et élevées. Sa fréquence de résonance est de 260 kHz et sa bande passante s'étend de 40 kHz à 600 kHz, ce qui le rend adapté à la détection et à la surveillance de la propagation de fissures et des dommages structurels dans les cuves sous pression, réservoirs de stockage, canalisations, matériaux composites et structures métalliques. Le capteur présente un boîtier en acier inoxydable, une face en céramique et un câble intégré avec connecteur BNC latéral.

Applications

• Surveillance par émission acoustique des cuves et réservoirs sous pression
• Intégrité des pipelines et détection de fissures/fuites
• Contrôle des matériaux composites et des structures métalliques
• Surveillance conditionnelle sur sites industriels

Caractéristiques

• Fréquence de résonance : 260 kHz
• Plage de fréquences : 40 kHz – 600 kHz
• Capacité de température de fonctionnement élevée : jusqu'à 177 °C
• Format compact (Φ7.8 x 14 mm) et faible masse
• Sensibilité crête >55 dB
• Indice de protection IP65

Spécifications techniques

• Fréquence de résonance (Ref V/(m/s)) : 260 kHz
• Plage de fréquences : 40 kHz - 600 kHz
• Sensibilité crête (Ref V/(m/s)) : >55 dB
• Température de fonctionnement : −60 à 177 °C
• Dimensions (ØxH) : Φ7.8 x 14 mm
• Masse : 24 g
• Matériau du boîtier : SUS-304 (acier inoxydable)
• Matériau de la face : céramique
• Indice de protection : IP65
• Connecteur : BNC sur câble intégré
• Position du connecteur : latérale
• Longueur du câble : 2 m
• Accessoires : câble signal modèle RG178-PFA ; fixation : type selle ; préamplificateur : PAS3 / PAV
