Capteur d'émission acoustique de supervision GI80

universelde mesurepiézoélectrique

Description produit

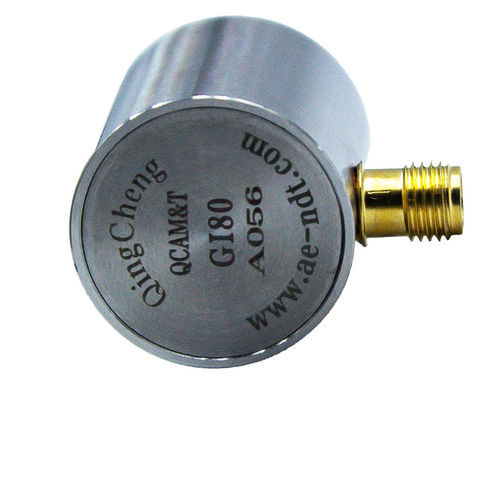

Le GI80 est un capteur piézoélectrique passif d'émission acoustique (AE) avec préamplificateur intégré 40 dB, 28 V. Il offre une bande passante basse fréquence de 20 kHz–180 kHz pour la détection de signaux AE basse fréquence émis par de grandes structures. Le capteur possède un boîtier en acier inoxydable (SUS-304), une face de détection en céramique et un connecteur SMA latéral. Ses dimensions compactes et son faible poids facilitent l'installation sur les structures.

Applications
Convient pour la surveillance de l'état des grandes structures telles que éléments en béton, structures métalliques et formations géologiques. Utilisable également pour la surveillance de fuites et de corrosion des réservoirs et vannes, l'inspection de canalisations et la détection de décharges partielles dans les équipements électriques.

Caractéristiques

• Prépamplificateur intégré (40 dB, 28 V)
• Boîtier en acier inoxydable (SUS-304)
• Face/interface de détection en céramique
• Connecteur SMA (latéral)
• Indice de protection IP62

Spécifications techniques

• Fréquence de résonance : 80 kHz
• Plage de fréquence : 20 kHz–180 kHz
• Sensibilité maximale : >70 dB (réf. V/(m/s))
• Prépamplificateur intégré : 40 dB, 28 V
• Impédance du préamplificateur : 50 Ω
• Température de fonctionnement : -20 à 50 °C
• Dimensions : 22×25.5 mm (D×H)
• Poids : 43 g
• Matériau du boîtier : SUS-304
• Matériau de la face : Céramique
• Indice de protection : IP62
• Connecteur : SMA (latéral)

Accessoires

• Modèles de câble signal : SYV-50-3, STYV-50-2
• Fixation : type selle
