Capteur d'émission acoustique d'inspection de structure métallique GH150/1

de supervisionpour canalisationsà tube

Présentation

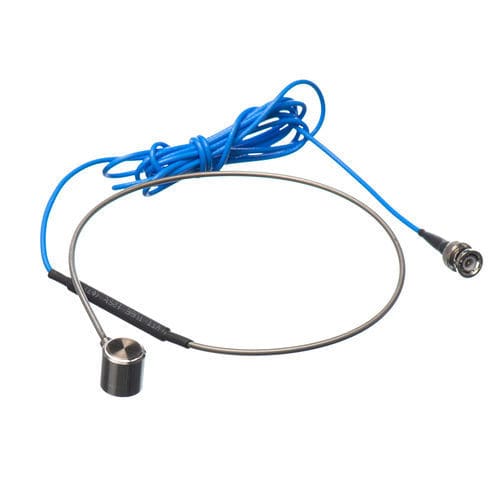

Le GH150/1 est un capteur d'émission acoustique (AE) haute température à bande étroite, conçu pour l'installation et les essais sur structures métalliques en environnement chaud. Le boîtier et la face sensible sont en acier Invar inoxydable ; le capteur intègre un tube métallique résistant à la chaleur de 0,5 m et un câble intégré de 2 m avec connecteur BNC latéral. Classement IP68, utilisation jusqu'à 350 °C.

Caractéristiques

• Boîtier et surface de contact en acier Invar inoxydable pour stabilité thermique
• Conception résonante bande étroite : fréquence résonante 150 kHz, plage utile 60–400 kHz
• Pic de sensibilité >73 dB (Réf V/(m/s)) ; test de sensibilité en usine et courbe de réponse traçable
• Plage de température d'utilisation −20 °C à 350 °C ; indice de protection IP68
• Tige/tube métallique résistant à la chaleur 0,5 m ; câble intégré 2 m avec BNC latéral

Applications
Surveillance et essais AE sur chaudières, récipients sous pression, fours, conduites, cuves et autres structures métalliques exposées à de hautes températures (fours industriels, centrales électriques, unités pétrochimiques).

Spécifications techniques
Modèle : GH150/1
Fréquence résonante : 150 kHz
Plage de fréquence : 60 kHz–400 kHz
Pic de sensibilité : >73 dB (Réf V/(m/s))
Température de service : -20 °C à 350 °C
Dimensions (Ø×H) : 19 × 19.5 mm
Poids : 105 g
Matériau boîtier : Acier Invar inoxydable
Matériau face : Acier Invar inoxydable
Degré de protection : IP68
Connecteur : BNC sur câble intégré (position latérale)
Longueur tube métallique : 0,5 m
Longueur câble : 2 m
Préamplificateurs compatibles : PAS / PAV
Modèles de câble signal : SYV-50-3, STYV-50-2

Accessoires

• Câbles signal : SYV-50-3 / STYV-50-2
• Options de fixation : aimant intégré, collier de serrage, pince sur mesure, tige de montage libre
• Préamplificateurs recommandés : PAS / PAV
