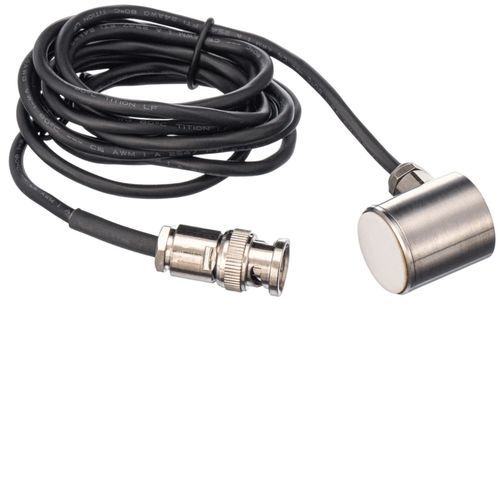

Capteur d'émission acoustique pour localisation de décharge partielle GD40

de surveillance de machined'inspection de structure métalliquede mesure

Description

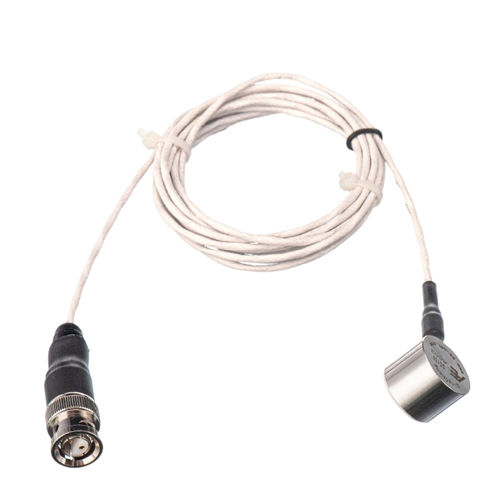

Le GD40 est un capteur passif piézoélectrique d'émission acoustique conçu pour les environnements industriels bruyants. Il offre une réponse résonante bande étroite à 35 kHz et intègre un câble de 1,7 mavec un connecteur BNC double conducteur en sortie latérale. Le boîtier en inox SUS-304 et la face en céramique assurent un bon couplage et une protection IP68. Le capteur atténue le bruit de mode commun pour améliorer la détection des signaux haute fréquence.

Caractéristiques

• Boîtier en acier inoxydable (SUS-304)
• Face de détection en céramique
• Câble intégré 1,7 m avec connecteur BNC double conducteur (sortie latérale)
• Montage par aimant avec bride de type selle

Applications
Le GD40 convient à la détection de décharges partielles dans les équipements haute tension, à la détection d'émissions acoustiques liées à des fissures métalliques et autres phénomènes haute fréquence, en particulier en milieu très bruyant. Usages typiques : inspections sur site, surveillance d'état et essais en laboratoire.

Accessoires

• Maintien : bride type selle
• Préamplificateur compatible : PAS / PAV

Caractéristiques techniques

• Fréquence de résonance (Ref V/(m/s)) : 35 kHz
• Plage de fréquence : 15 kHz - 70 kHz
• Pic de sensibilité (Ref V/(m/s)) : >65 dB
• Température de fonctionnement : -20 à 120 °C
• Dimensions (DxH) : 22×25 mm
• Poids : 106 g
• Matériau du boîtier : SUS-304
• Matériau de la face : Céramique
• Indice de protection : IP68
• Connecteur : BNC double conducteur sur câble intégré
• Position du connecteur : Latérale
