Capteur d'émission acoustique d'inspection de structure métallique GH150/2

pour maintenance prédictivepour la supervision de processpour canalisations

Aperçu du produit

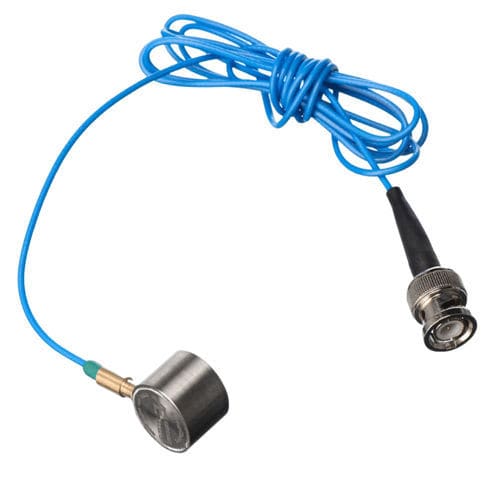

Le GH150/2 est un capteur d'émission acoustique (EA) narrowband conçu pour des températures élevées, avec une fréquence de résonance de 150 kHz et une bande utile de 60 kHz à 400 kHz. Il est destiné à la surveillance de l'intégrité structurelle et aux essais non destructifs en milieu industriel jusqu'à 170°C. L'appareil dispose d'un boîtier en acier inoxydable SUS-304, d'une face de détection en céramique et d'un câble haute température intégré de 1,5 m avec connecteur BNC.

Caractéristiques

• Fréquence de résonance : 150 kHz
• Plage de fréquence : 60 kHz – 400 kHz
• Sensibilité (pic) : >73 dB (Ref V/(m/s))
• Température de fonctionnement : -20 à 170°C
• Indice de protection : IP68
• Face : céramique
• Boîtier : SUS-304
• Câble haute température intégré : 1,5 m avec BNC (latéral)
• Dimensions : 19×15 mm (DxH); masse : ≈45 g

Quand utiliser le GH150/2

• Surveillance EA des pipelines, cuves sous pression et réservoirs de stockage en usine
• Surveillance structurelle longue durée en zones à température modérément élevée
• Contrôles structurels d'installations offshore jusqu'à 170°C
• Inspection de composants métalliques à haute température nécessitant une détection à 150 kHz
• Cas où un capteur compact avec câble haute température intégré est requis

Limitations
Le GH150/2 n'est pas recommandé pour une exposition continue au-delà de 170°C. Pour des températures supérieures, choisissez un capteur EA haute température ou une installation avec guide d'onde. En présence de vibrations basses fréquences marquées, de bruit d'écoulement important ou de longues distances de propagation, prendre en compte l'atténuation, le bruit de fond et le couplage matériau-structure lors du choix du capteur.

Notes d'installation

• Nettoyer et préparer la surface de montage avant installation
• Utiliser un couplant adapté aux températures réelles de surface
• Assurer un contact stable et une pression de maintien appropriée sur la face du capteur
• Éviter la tension du câble, les pliures prononcées et les chocs mécaniques directs sur le câble intégré
• Vérifier la réponse du canal et le couplage avant les essais ou la surveillance longue durée

Applications

• Surveillance de pipelines
• Essais de cuves sous pression
• Inspection de réservoirs de stockage
• Surveillance structurelle offshore
• Surveillance des équipements d'usine
• Surveillance de l'intégrité structurelle en ambiance chaude

Accessoires compatibles

• Préamplificateurs : PAS / PAV
• Maintien : H20
• Câbles signal : SYV-50-3 / STYV-50-2

Spécifications techniques (tableau)
Fréquence de résonance (Ref V/(m/s)) : 150 kHz
Plage de fréquence : 60 kHz - 400 kHz
Sensibilité pic (Ref V/(m/s)) : >73 dB
Température de fonctionnement : -20 à 170°C
Taille (DxH) : 19×15 mm
Masse : 45 g
Matériau boîtier : SUS-304
Matériau face : Céramique
Indice de protection : IP68
Connecteur : BNC sur câble intégré
Position du connecteur : Latérale
Longueur de câble : 1,5 m
Accessoires : Câbles SYV-50-3 / STYV-50-2 ; Maintien H20 ; Préamplificateurs PAS/PAV

Caractéristiques / Spécifications techniques

• Fréquence de résonance : 150 kHz
• Plage : 60 kHz – 400 kHz
• Sensibilité (pic) : >73 dB (Ref V/(m/s))
• Température : -20 à 170°C
• Dimensions : 19×15 mm (DxH)
• Masse : ≈45 g
• Boîtier : SUS-304
• Face : Céramique
• Protection : IP68
• Connecteur : BNC (câble intégré, latéral)
• Longueur de câble : 1,5 m
• Accessoires compatibles : SYV-50-3 / STYV-50-2 ; H20 ; PAS/PAV
