Capteur d'émission acoustique de supervision GH150/1

pour la supervision de processde surveillance de machined'inspection de structure métallique

Description

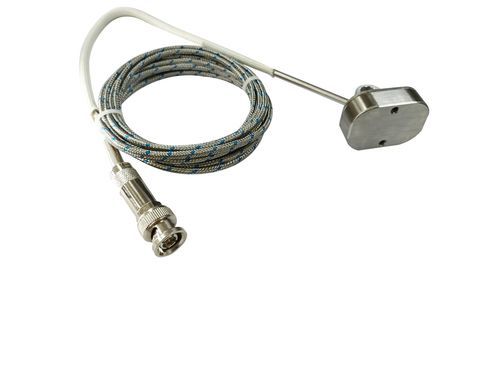

Le GH150/1 (Magnétique) est un capteur d'émission acoustique (AE) haute température conçu pour la surveillance structurelle et les essais non destructifs (END) en environnements industriels sévères jusqu'à 350°C. Il offre une fréquence de résonance de 170 kHz, une face de contact en acier inoxydable/Invar, une protection IP68, un câble intégré avec connecteur BNC et des options de fixation magnétique ou par pince. L'appareil comprend un tube métallique résistant à la chaleur de 20 cm et un câble de 3 m avec montage magnétique inférieur adapté aux tests temporaires, aux inspections sur site et à la surveillance de structures métalliques chaudes.

Caractéristiques

• Fréquence de résonance : 170 kHz
• Plage de fréquences : 30 kHz – 400 kHz
• Température de fonctionnement : -45°C à 350°C
• Indice de protection : IP68
• Connecteur BNC intégré sur câble (position latérale)
• Face de contact en acier inoxydable / Invar et boîtier acier inoxydable / Invar / cuivre
• Tube métallique résistant à la chaleur de 20 cm et câble de 3 m
• Montage sur base magnétique (automagnétique) avec options pince, collier ou tige libre

Cas d'utilisation typiques

• Inspection AE temporaire sur structures métalliques chaudes
• Essais sur site lorsque le montage magnétique ou par pince est privilégié
• Applications de surveillance AE nécessitant un fonctionnement jusqu'à 350°C (canalisations, cuves sous pression, équipements d'usine)
• Inspection de structures métalliques chaudes et surveillance de l'état des équipements de process
• Essais et dépannage temporaires sur site

Notes d'installation
Une installation correcte est importante pour une détection répétable des signaux AE, en particulier à haute température. Bonnes pratiques recommandées :

• Nettoyer la surface de montage avant installation
• Vérifier que la température réelle de la surface est dans la plage de fonctionnement du capteur
• N'utiliser le montage magnétique que si la force d'adhérence est suffisante compte tenu de la température de surface et des vibrations
• Pour une stabilité mécanique longue durée, privilégier une pince, un collier ou une tige libre personnalisée plutôt que le montage magnétique
• Éviter la tension directe du câble, les coudes serrés ou les chocs mécaniques à proximité du capteur
• Vérifier la réponse du canal avant les tests formels ou la surveillance à long terme

Accessoires et compatibilité

• Modèles de câble signal : SYV-50-3 / STYV-50-2
• Options de maintien : Automagnétique / collier / pince personnalisée / tige libre
• Préamplificateurs compatibles : PAS, PAV

Remarques
Ce capteur n'est PAS recommandé pour des positions de montage en continu au-dessus de 350°C. Pour des surfaces à température plus élevée, envisager une installation par guide d'ondes ou une solution capteur spéciale haute température. Pour des applications magnétiques longue durée à très haute température, vérifier la température de surface, la force d'adhérence magnétique, les vibrations, le routage du câble et la direction de montage avant déploiement.

Spécifications techniques

• Modèle : GH150/1 (Magnétique)
• Fréquence de résonance (Réf V/(m/s)) : 170 kHz
• Plage de fréquences : 30 kHz - 400 kHz
• Pic de sensibilité (Réf V/(m/s)) : >55 dB
• Température de fonctionnement : -45°C à 350°C
• Dimensions (DxLxH) : 30 × 40 × 10,5 mm
• Poids : 200 g
• Matériau du boîtier : Acier inoxydable Invar / cuivre
• Matériau de la face : Acier inoxydable Invar / cuivre
• Indice de protection : IP68
• Connecteur : BNC sur câble intégré
• Emplacement du connecteur : Latéral
• Longueur de câble : 3 m
• Longueur du tube métallique résistant à la chaleur : 20 cm
• Accessoires : Câble signal SYV-50-3 / STYV-50-2; Maintien : Automagnétique / collier / pince personnalisée / tige libre; Préamplificateur : PAS / PAV
