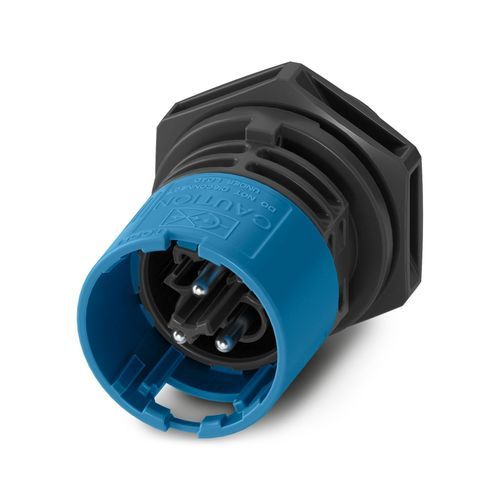

Connecteur d'alimentation électrique PRC 20/3-C1-FT25-MC2,5 SET50

de secteurcirculaireà sertir

Description courte
Embase de paroi avant pour montage frontal, famille PRC 20, coloris: noir, nombre de pôles: 3, section conducteurs: 0,5–2,5 mm², tension assignée: jusqu'à 400 V (CEI), courant assigné: 20 A, type de raccordement: sertir, réglage du déverrouillage: 1. avec un outil ou 2. à la main

Points clés

• Traversée compacte en face avant avec courant admissible jusqu'à 20 A
• Mécanisme Duo-Unlock pour un déverrouillage flexible lors de l'installation et de la maintenance
• Haute protection contre les intempéries et résistance aux chocs pour des conditions ambiantes exigeantes
• Technologie de connexion par sertissage pour un câblage fiable et simple
• Codage mécanique et couleur pour une mise en service rapide et sans erreur

Informations de commande / Remarques
Réglage du déverrouillage : 1. avec un outil ou 2. à la main
Pour les instructions de montage, se référer au bon de livraison

Propriétés du produit

• Type de produit: Traversée de panneau, montage frontal
• Gamme: PRC 20
• Nombre de pôles: 3
• Profil de connexion: 2+PE
• Codage: 3-C1
• Classe de protection / Isolation: II

Dimensions
Vue cotée: voir l'image du plan de dimensions

• Largeur: 34 mm
• Hauteur: 38,4 mm
• Longueur: 52 mm

Propriétés électriques

• Tension assignée: 400 V (III/2,00) selon CEI 61984; 400 V AC (III/2,00) selon CEI 61535; 600 V AC/DC (III/2,00) selon UL 2238/UL 2237; 500 V DC (III/2,00) selon CEI 61535
• Courant assigné: 20 A (pour section conducteurs 2,5 mm² selon CEI 61535)

Matériaux

• Couleur boîtier: noir (RAL 9005)
• Matériau boîtier: PPE
• Matériau porte-contacts: PPE
• Matériau presse-étoupe: PC
• Matériau des contacts: CuZn (Pb < 0,1)

Câble / ligne
Fil solide, section: 0,5–2,5 mm²

Conditions environnementales
Indice de protection: IP66; IP68 (2 m / 2 h); IP69

Données commerciales

• Numéro d'article: 1468373
• Conditionnement: 50 unité(s)
• Quantité minimum de commande: 50 unité(s)
• Product key: ABLHAC
• GTIN / EAN: 4063151866129
• Poids par pièce (hors emballage): 16,575 g
• Poids par pièce (emballage compris): 18,75 g
• Pays d'origine: PL

Accessoires obligatoires

• PRC 20-CCM 0,5-2,5 - Contact à sertir (référence produit: 1468462)

Caractéristiques techniques

• Série: PRC 20
• Type: Traversée de panneau, montage frontal
• Nombre de pôles: 3
• Codage: 3-C1
• Méthode de connexion: Raccordement à sertir
• Plage sections conducteurs: 0,5 mm² à 2,5 mm²
• Tension assignée: jusqu'à 400 V (CEI), jusqu'à 600 V AC/DC (UL)
• Courant assigné: 20 A (avec 2,5 mm²)
• Classe de protection / Isolation: II
• Couleur / matériau du boîtier: noir (RAL 9005), PPE
• Matériau contacts: CuZn (Pb < 0,1)
• Indice de protection: IP66 / IP68 (2 m / 2 h) / IP69
• Dimensions (L×H×P): 34 mm × 38,4 mm × 52 mm
• Conditionnement / MOQ: 50 unité(s)
