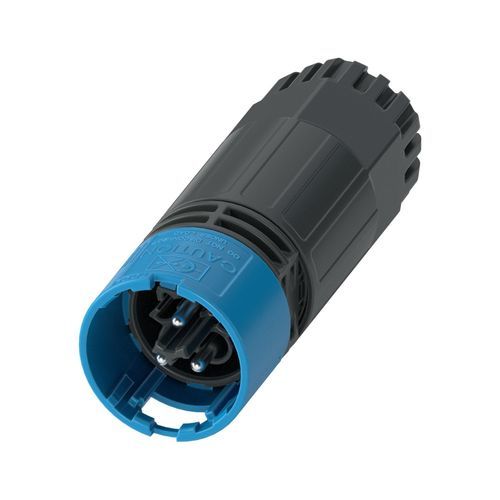

Connecteur d'alimentation électrique PRC 20/3-C1-FC-MC2,5 SET50

fil à filcirculaireà sertir

Description
Connecteur, Famille d'articles: PRC 20, coloris: noir (RAL 9005), nombre de pôles: 3, profil de connexion: 2+PE, section de fil: 0,5 mm² – 2,5 mm², tension assignée: jusqu'à 400 V (selon norme), courant assigné: 20 A, type de raccordement: raccordement à sertir. Réglage du déverrouillage: 1. avec un outil ou 2. à la main.

Remarques
Réglage du déverrouillage: avec un outil ou à la main. Pour les instructions de montage, se référer au bordereau de livraison.

Propriétés du produit
Type de produit: Connecteur d'installation
Gamme de produits: PRC 20
Nombre de pôles: 3
Profil de connexion: 2+PE
Détrompage: 3-C1
Classe de protection: II

Propriétés électriques
Tension assignée: 400 V (III/2,00) selon CEI 61984; 400 V AC (III/2,00) selon CEI 61535; 600 V AC / DC (III/2,00) selon UL 2238 / UL 2237; 500 V DC (III/2,00) selon CEI 61535
Courant assigné: 20 A (avec section de conducteur 2,5 mm² selon CEI 61535)

Dimensions
Largeur: 28,5 mm
Hauteur: 28,5 mm
Longueur: 80,4 mm

Indications sur les matériaux
Couleur (boîtier): noir (RAL 9005)
Matériau du joint: EPDM (joint d'étanchéité du câble)
Matériau du boîtier: PPE
Matériau du porte-contacts: PPE
Matériau du presse-étoupe: PC
Matériau des contacts: CuZn (Pb < 0.1)

Câble / conducteur
Fil unique, section: 0,5 mm² – 2,5 mm²

Conditions environnementales et durée de vie
Indice de protection: IP66
IP68 (2 m / 2 h)
IP69

Données commerciales
Référence: 1468417
Conditionnement: 50 Unité(s)
Quantité minimale de commande: 50 Unité(s)
Product key: ABLHBB
GTIN: 4063151866426
Poids par pièce (emballage compris): 32,456 g
Poids par pièce (hors emballage): 32,249 g
Pays d'origine: PL

Avantages / Remarques

• Plus d'espace sur l'avant de l'appareil grâce à la transmission de courant jusqu'à 20 A sur un encombrement réduit.
• Technologie Duo-Unlock pour une plus grande flexibilité lors de l'installation et de la maintenance.
• Utilisation fiable dans des conditions ambiantes extrêmes grâce à des indices de protection élevés et une bonne résistance aux chocs.
• Manipulation simple via la technologie de sertissage éprouvée.
• Codage mécanique et couleur pour une mise en service rapide et sans erreur.

Caractéristiques / spécifications techniques

• Série: PRC 20
• Modèle / Désignation: PRC 20/3-C1-FC-MC2,5 SET50
• Type de produit: Connecteur d'installation
• Nombre de pôles: 3
• Profil de connexion: 2+PE
• Couleur: noir (RAL 9005)
• Section conducteur: 0,5 mm² – 2,5 mm²
• Tension assignée: jusqu'à 600 V AC/DC (selon normes indiquées)
• Courant assigné: 20 A (pour 2,5 mm²)
• Raccordement: Raccordement à sertir
• Dimensions (L×H×P): 28,5 mm × 28,5 mm × 80,4 mm
• Indice de protection: IP66 / IP68 (2 m / 2 h) / IP69
• Matériaux: Boîtier/Porte-contacts PPE, Presse-étoupe PC, Joint EPDM, Contacts CuZn (Pb < 0.1)
• Conditionnement: 50 unités (commande minimale: 50)
• GTIN / EAN: 4063151866426
• Référence fabricant: 1468417
