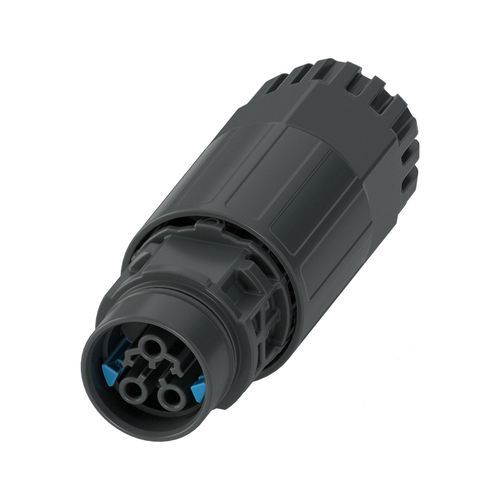

Connecteur d'alimentation électrique PRC 20/3-C1-FC-FC2,5 SET50

fil à filcirculaireà sertir

Présentation
Connecteur prolongateur pour applications d'installation. Famille de produits : PRC 20. Coloris : noir (RAL 9005). Nombre de pôles : 3 (2+PE). Section de conducteurs : 0,5–2,5 mm². Tension assignée : 400 V AC (IEC) ; autres valeurs : 600 V AC/DC (UL), 500 V DC (IEC). Courant assigné : 20 A. Type de raccordement : raccordement à sertir. Réglage du déverrouillage : 1. avec un outil ou 2. à la main.

Propriétés principales

• Type de produit : Connecteur d'installation
• Gamme de produits : PRC 20
• Nombre de pôles : 3
• Enfichable : 2+PE
• Détrompage : 3-C1
• Classe de protection : II

Propriétés électriques
Tension assignée : 400 V AC (III/2,00) selon CEI 61535/2 PfG 1915 ; 600 V AC/DC (III/2,00) selon UL 2238 / UL 2237 ; 500 V DC (III/2,00) selon CEI 61535. Courant assigné : 20 A (pour section de conducteur 2,5 mm² selon CEI 61535).

Dimensions
Largeur : 28,5 mm
Hauteur : 28,5 mm
Longueur : 80,4 mm

Indications sur les matériaux
Couleur (boîtier) : noir (RAL 9005)
Matériau joint (passe-câble) : EPDM
Matériau boîtier : PPE
Matériau porte-contacts : PPE
Matériau presse-étoupe : PC
Matériau contact : CuZn (Matériau des contacts, Pb < 0,1)

Câble / conducteur
Fil simple, section : 0,5–2,5 mm². AWG compatibles : 20–14 (selon références UL).

Remarques commerciales

• Référence article : 1468419
• Unité de conditionnement : 50 pc
• Quantité minimum de commande : 50 pc
• Clé produit : ABLHBB
• GTIN / EAN : 4063151865474
• Poids par pièce (avec emballage) : 30,901 g
• Poids par pièce (sans emballage) : 30,901 g
• Pays d'origine : PL

Homologations (extrait)
Approbation VDE (ID : 334664-TL3-1) - Tension nominale U_N : 500 V ; Courant nominal I_N : 20 A ; section : 0,5–2,5 mm².
UL Listed (ID : E221474-20240312) - Tension nominale : 600 V ; Courant nominal : 20 A ; AWG : 20–14.
cUL Listed (ID : E221474-20240312) - Tension nominale : 600 V ; Courant nominal : 20 A ; AWG : 20–14.

Informations de commande / Remarques
Réglage du déverrouillage : 1. avec un outil ou 2. à la main. Pour les instructions de montage, se référer au bon de livraison et aux documents téléchargeables.

Téléchargements (disponibles sur la page produit)
Documents produit et dessins (homologations, déclarations, modèles 3D, dessins techniques, textes pour appel d'offres, bon de livraison) disponibles dans la section téléchargements du produit.

Avantages / autres informations produit

• Conception compacte permettant la transmission de courants jusqu'à 20 A dans un encombrement réduit
• Technologie de verrouillage Duo-Unlock pour une flexibilité d'installation et de maintenance
• Indices de protection élevés et bonne tenue aux chocs pour environnements exigeants
• Manipulation simple via la technologie de sertissage éprouvée
• Mise en service rapide et réduisant les erreurs grâce au codage mécanique et à la couleur

Caractéristiques / spécifications techniques

• Gamme / série : PRC 20
• Désignation : PRC 20/3-C1-FC-FC2,5 SET50
• Type de produit : Connecteur d'installation
• Nombre de pôles : 3
• Enfichable : 2+PE
• Détrompage : 3-C1
• Type de raccordement : Raccordement à sertir
• Réglage du déverrouillage : outil ou à la main
• Tension assignée (IEC) : 400 V AC ; (UL) 600 V AC/DC ; (IEC DC) 500 V DC
• Courant assigné : 20 A (avec section 2,5 mm²)
• Section de fil : 0,5–2,5 mm²
• Dimensions (L x H x P) : 28,5 mm x 28,5 mm x 80,4 mm
• Couleur boîtier : noir (RAL 9005)
• Matériau boîtier : PPE ; Matériau contact : CuZn (Pb < 0,1)
• Unité de conditionnement / MOQ : 50 pc
• Référence article : 1468419 ; GTIN/EAN : 4063151865474 ; Clé produit : ABLHBB
• Pays d'origine : PL ; Poids par pièce : 30,901 g
