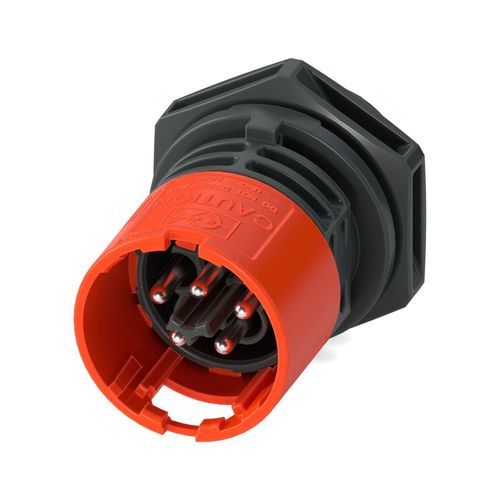

Connecteur d'alimentation électrique PRC 20/5-C1-FT25-MC2,5 SET50

de secteurcylindriqueà sertir

Description courte
Traversée de paroi pour montage frontal. Famille de produits: PRC 20. Couleur du boîtier: noir. Nombre de pôles: 5. Section de conducteur: 0,5 mm² – 2,5 mm². Tension assignée (typ.): 400 V AC. Courant assigné: 20 A. Type de raccordement: Raccordement à sertir. Réglage du déverrouillage: 1. avec un outil ou 2. à la main.

Données techniques (tableaux et éléments)
Informations de commande: Option de réglage du déverrouillage sélectionnable: 1. avec un outil ou 2. à la main. Pour les données d'assemblage détaillées, se référer au bon de livraison et aux schémas produits.

Propriétés du produit
Type de produit: Traversée de paroi
Gamme de produits: PRC 20
Nombre de pôles: 5
Profil de connexion: 4+PE
Détrompage: 5-C1
Caractéristiques d'isolation: Classe de protection II

Dimensions
Dessin coté: voir schémas produit
Largeur: 34 mm
Hauteur: 38,4 mm
Longueur: 52 mm

Propriétés électriques
Tension assignée: 400 V AC (III/2,00) selon CEI 61535 / 2 PfG 1915; 600 V AC/DC (III/2,00) selon UL 2238 / UL 2237; 500 V DC (III/2,00) selon CEI 61535
Courant assigné: 20 A (pour section de conducteur 2,5 mm² selon CEI 61984)

Indications sur les matériaux
Couleur du boîtier: noir (RAL 9005)

Câble / conducteur
Fil simple, section du conducteur: 0,5 mm² – 2,5 mm²

Données commerciales
Numéro d'article: 1468392
Conditionnement: 50 pcs
Quantité minimum de commande: 50 pcs
Clé produit: ABLHAC
GTIN (EAN): 4063151865450
Poids par pièce (avec emballage): 18,69 g
Poids par pièce (sans emballage): 16,805 g
Pays d'origine: PL

Accessoires obligatoires

• PRC 20-CCM 0,5-2,5 — Contact à sertir (exemple de contact à sertir)
• CRIMPFOX-TC MP-6 — Pince à sertir avec afficheur numérique (exemple d'outil à sertir)

Homologations (résumé)
L'article possède plusieurs homologations internationales (par ex. VDE, UL Listed / cUL). Se référer aux tableaux d'homologation pour tensions et courants nominaux par homologation.

Caractéristiques / spécifications techniques

• Série: PRC 20
• Codage modèle: 5-C1
• Positions: 5
• Raccordement: Raccordement à sertir (variantes à vis disponibles dans la famille)
• Section de conducteur: 0,5 mm² à 2,5 mm²
• Courant assigné: 20 A (pour 2,5 mm²)
• Tension assignée: jusqu'à 600 V AC/DC selon homologation (typ. 400 V AC)
• Dimensions (L×H×P): 34 mm × 38,4 mm × 52 mm
• Couleur boîtier: noir (RAL 9005)
• Conditionnement / commande min.: 50 pièces
• GTIN/EAN: 4063151865450
