Connecteur d'alimentation électrique PRC 20/5-C1-FC-MC2,5 SET50

de secteurfil à filrond

Présentation

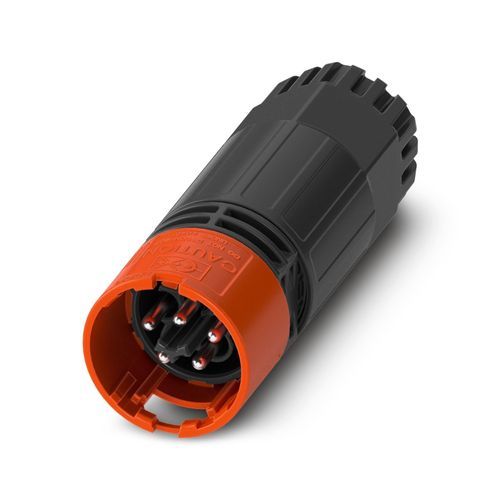

Connecteur d'installation PRC 20/5-C1-FC-MC2,5 SET50, 5 pôles (4+PE), raccordement à sertir, courant assigné 20 A, boîtier noir (RAL 9005), verrouillage rouge (RAL 3001).

Order information / Notes
Réglage du déverrouillage : avec outil ou à la main. Pour les notes d'assemblage et d'installation, se référer au bordereau de livraison et à la documentation produit.

Propriétés du produit

• Type de produit : Connecteur d'installation
• Gamme : PRC 20
• Nombre de pôles : 5 (4+PE)
• Détrompage : 5-C1
• Classe de protection : II

Propriétés électriques

• Tension assignée : 400 V AC (III/2,00) selon CEI 61535/2 PfG 1915 ; jusqu'à 600 V AC/DC (selon UL 2238 / UL 2237) ; 500 V DC (CEI 61535)
• Courant de référence : 20 A (pour section de conducteur 2,5 mm² selon CEI 61984)
• Type de raccordement : Sertissage

Dimensions

• Largeur : 28,5 mm
• Hauteur : 28,5 mm
• Longueur : 80,4 mm

Indications sur les matériaux

• Boîtier : PPE, coloris noir (RAL 9005)
• Mécanisme de verrouillage : rouge (RAL 3001)
• Joint d'étanchéité (presse-étoupe) : EPDM
• Presse-étoupe : PC
• Matériau des contacts : CuZn (Pb < 0.1)

Données commerciales

• Référence article : 1468451
• Conditionnement / Quantité minimum : 50 unités
• Product key : ABLHBB
• GTIN / EAN : 4063151866716
• Poids unitaire (avec emballage) : 32,479 g
• Pays d'origine : PL

Homologations & approbations (extraits)

• VDE : ID 334664-TL3-1 — 500 V / 20 A (section conducteur 0,5 - 2,5 mm²)
• UL Listed : ID E221474-20240312 — 600 V / 20 A (AWG 20 - 14)
• cUL Listed : ID E221474-20240312 — 600 V / 20 A

Accessoires nécessaires (exemples)

• Joints d'insertion : PRC 20 SEAL 10-14 SET 25 ; PRC 20 SEAL 8-10 SET 25 ; PRC 20 SEAL 6-8 SET 25
• Contacts à sertir : PRC 20-CCM 0,5-2,5

Caractéristiques / spécifications techniques

• Série : PRC 20
• Désignation : PRC 20/5-C1-FC-MC2,5 SET50
• Fonction : Connecteur d'installation
• Nombre de pôles : 5 (4+PE)
• Tension assignée : jusqu'à 600 V AC/DC (selon homologation/standard)
• Courant de référence : 20 A (pour conducteur 2,5 mm²)
• Type de raccordement : Sertissage
• Matériaux : boîtier PPE ; contacts CuZn (Pb < 0.1) ; presse-étoupe PC ; joint EPDM
• Dimensions (L×H×P) : 28,5 mm × 28,5 mm × 80,4 mm
• Conditionnement / MOQ : 50 unités
• GTIN/EAN : 4063151866716
