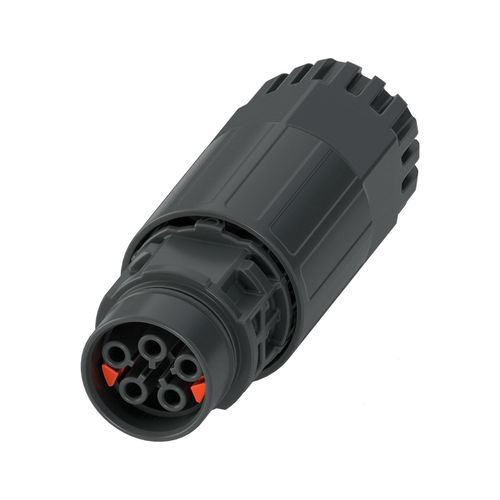

Connecteur d'alimentation électrique PRC 20/5-C1-FC-FC2,5 SET50

de secteurfil à filrond

Description du produit
Connecteur prolongateur, Famille d'articles : PRC 20, coloris : noir, nombre de pôles : 5, tension assignée : 400 V AC, courant assigné : 20 A, Type de raccordement : Raccordement à sertir, Réglage possible du déverrouillage : 1. avec un outil ou 2. à la main

Données techniques — Remarques
Informations de commande : Réglage possible du déverrouillage : 1. avec un outil ou 2. à la main
Remarque sur l'application : Pour les instructions de montage, veuillez vous référer au bon de livraison

Propriétés du produit
Type de produit : Connecteur d'installation
Famille de produits : PRC 20
Nombre de pôles : 5
Profil de connexion : 4+PE
Codage : 5-C1
Caractéristiques d'isolation : Classe de protection : II

Propriétés électriques
Tension assignée : 400 V AC (III/2,00) selon IEC 61535/2 PfG 1915
600 V AC / DC (III/2,00) selon UL 2238 / UL 2237
500 V DC (III/2,00) selon IEC 61535
Courant assigné : 20 A (pour conducteur de section 2,5 mm² selon IEC 61984)

Dimensions
Largeur : 28,5 mm
Hauteur : 28,5 mm
Longueur : 80,4 mm

Spécifications des matériaux
Couleur (Boîtier) : noir (RAL 9005)
Matériau joint : EPDM (Joint d'étanchéité de câble)
Matériau boîtier : PPE
Matériau porte-contacts : PPE
Matériau presse-étoupe : PC
Matériau contact : CuZn (Matériau des contacts, Pb < 0.1)

Données commerciales
Référence (numéro d'article) : 1468453
Conditionnement : 50 pc
Quantité minimum de commande : 50 pc
Product key : ABLHBB
GTIN : 4063151866334
Poids par pièce (avec emballage) : 31,6 g
Poids par pièce (hors emballage) : 31,021 g
Pays d'origine : PL

Téléchargements & Homologations (résumé)
Différents certificats, déclarations de conformité et documents d'homologation sont disponibles pour cet article (p. ex. homologation VDE, listings UL, déclarations de conformité). Modèles CAO / 3D simplifiés et dessins de la famille de produits fournis.

Caractéristiques / spécifications techniques

• Type de produit : Connecteur d'installation
• Famille de produits / Série : PRC 20
• Modèle / Codage : 5-C1
• Nombre de pôles : 5
• Enfichable : 4+PE
• Tension assignée : 400 V AC ; 600 V AC/DC (UL) ; 500 V DC (IEC)
• Courant assigné : 20 A (pour section 2,5 mm²)
• Type de raccordement : Raccordement à sertir
• Réglage possible du déverrouillage : avec outil ou à la main
• Classe de protection : II
• Dimensions (L × l × h) : 80,4 mm × 28,5 mm × 28,5 mm
• Couleur boîtier : noir (RAL 9005)
• Matériaux — Boîtier / Porte-contacts : PPE
• Matériaux — Joint : EPDM
• Matériaux — Presse-étoupe : PC
• Matériaux — Contact : CuZn (Pb < 0.1)
• Conditionnement / Qté min. de commande : 50 pc
• GTIN (EAN) : 4063151866334
• Poids brut par pièce : 31,6 g ; Poids net par pièce : 31,021 g
• Pays d'origine : PL
