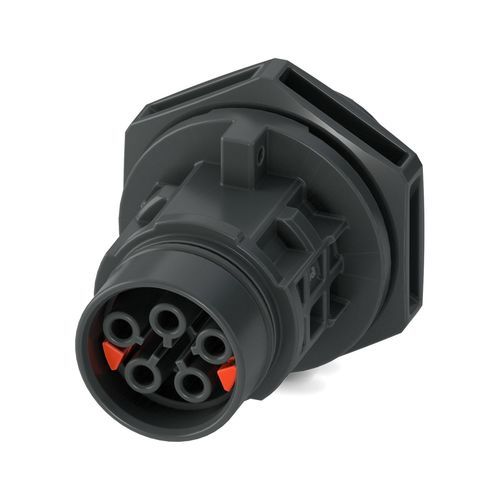

Connecteur d'alimentation électrique PRC 20/5-C1-FT25-FC2,5 SET50

rondà sertirAC

Description courte
Embase pour montage en face avant. Gamme: PRC 20. Couleur: noir. Nombre de pôles: 5. Section conducteurs min.: 0,5 mm², section conducteurs max.: 2,5 mm². Tension assignée: 400 V AC. Courant assigné: 20 A. Mode de raccordement: sertissage. Réglage du déverrouillage: 1. avec un outil ou 2. à la main.

Propriétés du produit

• Type de produit: Traversée de paroi
• Famille de produit: PRC 20
• Nombre de pôles: 5
• Profil de connexion: 4+PE
• Détrompage: 5-C1
• Classe de protection: II

Dimensions
Dessin de définition disponible.

Tableau (données dimensionnelles):
Largeur: 34 mm
Hauteur: 38,4 mm
Longueur: 52 mm

Propriétés électriques

• Tension assignée: 400 V AC (III/2,00) selon CEI 61535/2 PfG 1915
• Également: 600 V AC / DC (III/2,00) selon UL 2238 / UL 2237
• 500 V DC (III/2,00) selon CEI 61535
• Courant assigné: 20 A (pour une section de conducteur de 2,5 mm² selon CEI 61984)

Matériau et couleur

• Couleur du boîtier: noir (RAL 9005)

Câble / conducteurs

• Section fil simple: 0,5 mm² - 2,5 mm²

Informations commerciales

• Référence (numéro d'article): 1468393
• Conditionnement: 50 unité(s)
• Quantité minimale de commande: 50 unité(s)
• Product key: ABLHAC
• GTIN / EAN: 4063151865467
• Poids par pièce (emballage compris): 17,64 g
• Poids par pièce (hors emballage): 15,267 g
• Pays d'origine: PL

Accessoires obligatoires / produits compatibles
Ce produit nécessite des accessoires complémentaires pour son fonctionnement (accessoires obligatoires). Exemples: PRC 20 SEAL (différentes tailles/sets) et contacts à sertir PRC 20 (p.ex. PRC 20-CCF 0,5-2,5).

Homologations

• Homologation VDE ID: 334664-TL3-1 (spécification: tension nominale 500 V, courant nominal 20 A, section conducteurs 0,5 - 2,5 mm²)
• UL Listed (ID d'homologation: E221474-20240312) (spécification: tension nominale 600 V, courant nominal 20 A, AWG 20 - 14)
• cUL Listed (ID d'homologation: E221474-20240312) (spécification similaire à la liste UL)

Téléchargements & CAO
Divers documents téléchargeables sont disponibles pour ce produit, y compris modèles 3D simplifiés (.stp), dessins de la famille de produits et dessins techniques, déclarations de conformité et bordereaux d'emballage. Exemples de fichiers: pxc_1468393_01_00_PRC-20-5-C1-FT25-FC2-5_3D.stp, pxc_1468393_02_00_PRC-20-5-C1-FT25-FC2-5-SET50_3D.stp, dessins et plusieurs déclarations et certificats PDF.

Remarques
Réglage du déverrouillage: 1. avec un outil ou 2. à la main. Pour les notes de montage, se référer au bordereau d'expédition.

Caractéristiques / spécifications techniques

• Série / famille: PRC 20
• Désignation: Embase paroi avant
• Positions: 5
• Méthode de raccordement: Sertissage
• Section conducteurs: 0,5 - 2,5 mm²
• Tension assignée: 400 V AC (CEI); 600 V AC/DC (UL)
• Courant assigné: 20 A (avec 2,5 mm²)
• Profil de connexion: 4+PE
• Détrompage: 5-C1
• Classe de protection: II
• Couleur boîtier: Noir (RAL 9005)
• Conditionnement / QMC: 50 pc
• GTIN / EAN: 4063151865467
• Référence: 1468393
