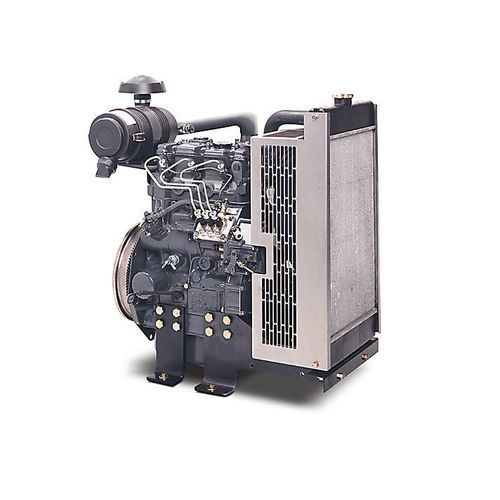

Moteur diesel 403D-15

à 3 cylindresen lignepour engin de chantier

Aperçu
La série Perkins 400 couvre des moteurs de 0,5 à 2,2 litres. Le modèle 3 cylindres Perkins 403D-15 constitue une solution compacte de milieu de gamme, adaptée aux petites applications industrielles, offrant des performances efficaces, un coût d'exploitation réduit et une maintenance simplifiée grâce à son système d'alimentation mécanique.

Points clés

• Coût de possession réduit : Consommation et performances compétitives pour de multiples applications. Conçu pour la fiabilité avec des plages de puissance chevauchantes et une large gamme d'options pour optimiser la machine selon le marché. Garanties standard : un an pour les moteurs à vitesse constante, deux ans pour les modèles à vitesse variable.
• Conception compacte : Adapté aux chargeuses compactes, mini-pelles, chargeuses sur pneus, groupes électrogènes de petite puissance, plateformes élévatrices, mâts d'éclairage, petits tracteurs, compresseurs d'air, matériel d'entretien des pelouses et de manutention. Configurable en Stage IIIA/Tier 4 Interim ou Stage IIIB/Tier 4 Final selon le marché.
• Performances et raffinement : Plage de puissance homogène sur les modèles 2, 3 et 4 cylindres (8,2–50 kW / 11–67 ch). Disponible en injection indirecte ou directe pour réduire le bruit et améliorer la combustion.

Équipement standard (sélection)

• Système d'air : Collecteur d'échappement en fonte (sortie latérale), collecteur d'admission, filtre à air monté.
• Électricité et électronique : Alternateur 12 V, démarreur 12 V, solénoïde d'arrêt électronique (ESOS).
• Système de refroidissement : Pompe à liquide entraînée par courroie, interrupteur de température de liquide, radiateur et ventilateur montés.
• Volant moteur et carter : Carter d'embrayage SAE 4, volant moteur SAE taille 7½.
• Système d'alimentation : Pompe d'injection, filtre à carburant.
• Général : Bloc moteur en fonte, bougie de préchauffage pour démarrage.
• Système d'huile : Contacteur pression huile, carter d'huile, filtre à huile filetée.

Puissance (valeurs représentatives)
Puissance maximale : 24,2 kW (équivalent 32,5 ch)
Couple maximal : 94,4 Nm @ 1800 tr/min (équivalent 69,6 lb-ft @ 1800 tr/min)
Régime nominal : 2800–3000 tr/min
Puissance minimale : 20,8 kW (équivalent 27,9 ch)

Normes d'émissions
Équivalent EU Stage IIIA / U.S. EPA Tier 4 Interim, China NRIII

Données générales moteur
Nombre de cylindres : 3 en ligne
Cycle : 4 temps
Alésage : 84 mm (3,3 in)
Course : 90 mm (3,5 in)
Cylindrée : 1,5 l (91 in³)
Taux de compression : 22,5:1
Aspiration : Atmosphérique
Système de combustion : Injection indirecte
Sens de rotation depuis le côté volant : Anti-horaire
Refroidissement : Liquide

Dimensions et masses (typique)
Longueur : 820 mm (32,3 in)
Largeur : 497 mm (19,6 in)
Hauteur : 793 mm (31,2 in)
Masse à vide : 197 kg (434 lb)

Spécifications techniques

• Modèle : 403D-15
• Série : Perkins 400 Series (3 cylindres)
• Puissance maximale : 24,2 kW
• Puissance minimale : 20,8 kW
• Couple maximal : 94,4 Nm @ 1800 tr/min
• Régime nominal : 2800–3000 tr/min
• Émissions : EU Stage IIIA / U.S. EPA Tier 4 Interim equivalent, China NRIII
• Cylindrée : 1,5 l
• Alésage x course : 84 mm x 90 mm
• Taux de compression : 22,5:1
• Aspiration : Atmosphérique
• Combustion : Injection indirecte
• Refroidissement : Refroidi par liquide
• Nombre de cylindres : 3 en ligne
• Masse à vide : 197 kg
• Dimensions typiques (L×l×H) : 820 mm × 497 mm × 793 mm
• Éléments standard : bloc en fonte, collecteur d'échappement en fonte, filtre à air monté, radiateur et ventilateur montés, alternateur et démarreur 12 V, pompe d'injection, filtration carburant et huile, bougie de préchauffage, solénoïde d'arrêt électronique (ESOS)
