Accessoire pour presse-étoupe M16RM12

Vue d'ensemble
Réducteur : laiton nickelé
Joints toriques : NBR
Filetage de connexion : métrique (EN60423) / PG (DIN 40430)
Indice de protection : IP68
Objet : Permet l'installation de presse-étoupes avec un pas de connexion inférieur à celui du trou fileté existant.

Principaux avantages

• Matériau : laiton nickelé adapté aux applications électriques et mécaniques
• Étanchéité : joint torique NBR pour une protection contre les ingressions (IP68)
• Normes : disponible pour filets métriques (EN60423) et PG (DIN 40430)

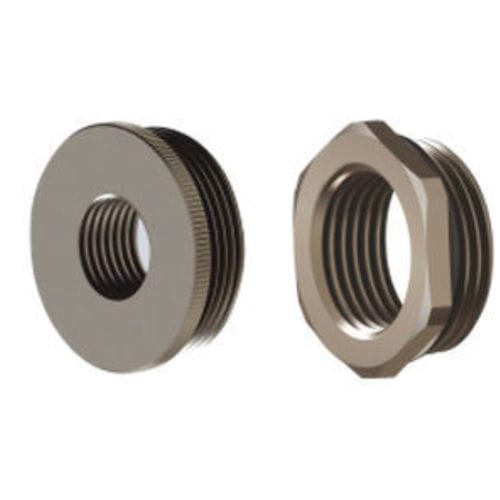

• Variantes : codes de type hexagonal et rond pour s'adapter aux différents styles de presse-étoupes
• Large gamme de tailles couvrant M16 à M80 et PG 9 à PG 48
• Facilite la réadaptation et l'adaptation sans usinage supplémentaire des panneaux

Données techniques
AG Thread | Code Hexagon Type | Code Round Type | IG mm | H mm | GL mm | Round Type ø mm | Hexagon Type Wrench mm

• M 16 x 1,5 | M16RM12 | M16ROM12 | M 12 x 1,5 | 9 | 6 | 18 | 18
• M 20 x 1,5 | M20RM12 | M20ROM12 | M 12 x 1,5 | 9 | 6 | 24 | 22
• M 20 x 1,5 | M20RM16 | M20ROM16 | M 16 x 1,5 | 9 | 6 | 24 | 22
• M 25 x 1,5 | M25RM16 | M25ROM16 | M 16 x 1,5 | 10 | 7 | 30 | 27
• M 25 x 1,5 | M25RM20 | M25ROM20 | M 20 x 1,5 | 10 | 7 | 30 | 27
• M 32 x 1,5 | M32RM16 | M32ROM16 | M 16 x 1,5 | 11 | 8 | 35 | 34
• M 32 x 1,5 | M32RM20 | M32ROM20 | M 20 x 1,5 | 11 | 8 | 35 | 34
• M 32 x 1,5 | M32RM25 | M25ROM25 | M 25 x 1,5 | 11 | 8 | 35 | 34
• M 40 x 1,5 | M40RM20 | M40ROM20 | M 20 x 1,5 | 12 | 8 | 45 | 45
• M 40 x 1,5 | M40RM25 | M40ROM25 | M 25 x 1,5 | 12 | 8 | 45 | 45
• M 40 x 1,5 | M40RM32 | M40ROM32 | M 32 x 1,5 | 12 | 8 | 45 | 45
• M 50 x 1,5 | M50RM25 | M50ROM25 | M 25 x 1,5 | 14 | 10 | 55 | 55
• M 50 x 1,5 | M50RM32 | M50ROM32 | M 32 x 1,5 | 14 | 10 | 55 | 55
• M 50 x 1,5 | M50RM40 | M50ROM40 | M 40 x 1,5 | 14 | 10 | 55 | 55
• M 63 x 1,5 | M63RM32 | M63ROM32 | M 32 x 1,5 | 14 | 10 | 68 | 65
• M 63 x 1,5 | M63RM40 | M63ROM40 | M 40 x 1,5 | 14 | 10 | 68 | 65
• M 63 x 1,5 | M63RM50 | M63ROM40 | M 50 x 1,5 | 14 | 10 | 68 | 65
• M 80 x 2 | M80RM75 | M80ROM75 | M 75 x 1,5 | 34 | 15 | - | 85

PG Thread | Code Hexagon Type | Code Round Type | IG mm | H mm | GL mm | Round Type ø mm | Hexagon Type Wrench mm

• PG 9 | P9RP7 | P9ROP7 | PG 7 | 9 | 6 | 17 | 17
• PG 11 | P11RP7 | P11ROP7 | PG 7 | 9 | 6 | 20 | 20
• PG 11 | P11RP9 | P11ROP9 | PG 9 | 9 | 6 | 20 | 20
• PG 13,5 | P13,5RP9 | P13,5ROP9 | PG 9 | 9,5 | 6,5 | 22 | 22
• PG 13,5 | P13,5RP11 | P13,5ROP11 | PG 11 | 9,5 | 6,5 | - | 22
• PG 16 | P16RP9 | P16ROP9 | PG 9 | 9,5 | 6,5 | 24 | 24
• PG 16 | P16RP11 | P16ROP11 | PG 11 | 9,5 | 6,5 | 24 | 24
• PG 16 | P16RP13,5 | P16ROP13,5 | PG 13,5 | 9,5 | 6,5 | - | 24
• PG 21 | P21RP11 | P21ROP11 | PG 11 | 11 | 7 | 30 | 30
• PG 21 | P21RP13,5 | P21ROP13,5 | PG 13,5 | 11 | 7 | 30 | 30
• PG 21 | P21RP16 | P21ROP16 | PG 16 | 11 | 7 | 30 | 30
• PG 29 | P29RP16 | P29ROP16 | PG 16 | 12 | 8 | 40 | 40
• PG 29 | P29RP21 | P29ROP21 | PG 21 | 12 | 8 | 40 | 40
• PG 36 | P36RP21 | P36ROP21 | PG 21 | 13 | 9 | 50 | 50
• PG 36 | P36RP29 | P36ROP29 | PG 29 | 13 | 9 | 50 | 50
• PG 42 | P42RP29 | P42ROP29 | PG 29 | 14 | 10 | 59 | 60
• PG 42 | P42RP36 | P42ROP36 | PG 36 | 14 | 10 | 59 | 60
• PG 48 | P48RP36 | P48ROP36 | PG 36 | 14 | 10 | 64 | 65
• PG 48 | P48RP42 | P48ROP42 | PG 42 | 14 | 10 | 64 | 65

Remarques
Le dessin technique est disponible pour référence dimensionnelle. Le produit est proposé en filetages métriques (EN60423) et PG (DIN 40430) avec plusieurs réductions de taille et les codes hexagonaux et ronds listés ci-dessus.
