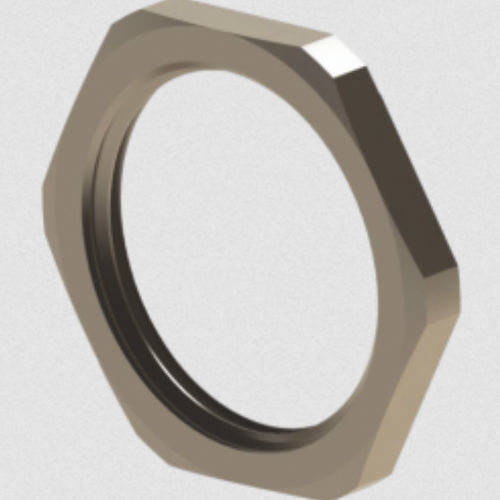

Contre-écrou NPT ONBL series

hexagonalen laiton nickeléde laiton

Présentation produit
Écrous hexagonaux en laiton pour filetage NPT, conçus pour le serrage des presse-étoupes dans des applications industrielles. Construction en laiton nickelé, compatible avec les filetages NPT selon la norme ANSI B1.20.1.

Détails

• Forme : Écrou hexagonal
• Matériau : Laiton nickelé
• Filetage : NPT ANSI B1.20.1
• Utilisation principale : Serrage des presse-étoupes

Données techniques
Dessin technique et images de certification disponibles sur demande. Contactez le service commercial pour plans dimensionnels et documents de conformité.

Tailles et références

• NPT 1/4" | ONBL00 | H 3.5 mm | Clé 19 mm
• NPT 3/8" | ONBL01 | H 3.5 mm | Clé 24 mm
• NPT 1/2" | ONBL02 | H 4.75 mm | Clé 27 mm
• NPT 3/4" | ONBL03 | H 4.75 mm | Clé 34 mm
• NPT 1" | ONBL04 | H 4.75 mm | Clé 40 mm
• NPT 1-1/4" | ONBL05 | H 4.75 mm | Clé 50 mm
• NPT 1-1/2" | ONBL06 | H 5 mm | Clé 60 mm
• NPT 2" | ONBL07 | H 5 mm | Clé 70 mm
• NPT 2-1/2" | ONBL09 | H 10 mm | Clé 80 mm
• NPT 3" | ONBL10 | H 10 mm | Clé 100 mm
• NPT 4" | ONBL11 | H 10 mm | Clé 130 mm

Caractéristiques / spécifications techniques

• Matériau : Laiton nickelé
• Type / Forme : Écrou hexagonal
• Norme filetage : NPT ANSI B1.20.1
• Usage principal : Serrage des presse-étoupes
• Tailles et codes disponibles : voir la liste Tailles et références ci-dessus
• H (hauteur) et dimensions clé : voir la liste Tailles et références ci-dessus
