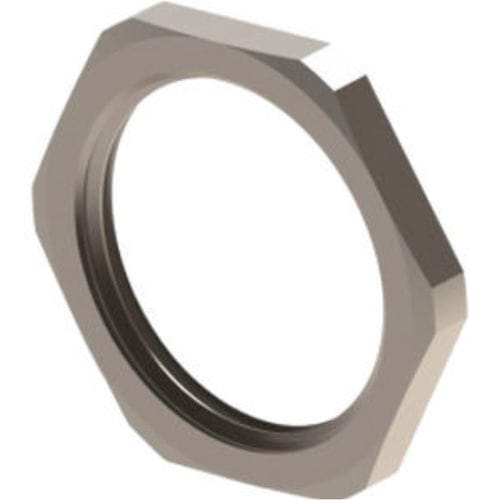

Contre-écrou en acier inoxydable OMSL 01

hexagonalen acier inoxydable 316Lpour presse-étoupe

Produit
Écrous de blocage hexagonaux en acier inoxydable pour le serrage des presse-étoupes sur armoires et équipements industriels. Disponibles en AISI303 et AISI316L. Compatibles avec les filetages métriques (EN60423) et PG (DIN 40430), référencés OMSL (métrique) et OPSL (PG).

Détails
Écrou de blocage hexagonal : Acier inoxydable AISI303 / AISI316L
Filetage de connexion : Métrique (EN60423) / PG (DIN 40430)
Utilisation prévue : Serrage des presse-étoupes sur tableaux, boîtiers de jonction et armoires de commande en milieu industriel.

Données techniques - Écrous de blocage filetage métrique / PG (sélection)
M 12 x 1,5 - Code : OMSL 01 - H mm : 2,8 - Clé mm : 15
M 16 x 1,5 - Code : OMSL 02 - H mm : 3 - Clé mm : 19
M 20 x 1,5 - Code : OMSL 03 - H mm : 3,5 - Clé mm : 24
M 25 x 1,5 - Code : OMSL 04 - H mm : 3,5 - Clé mm : 30
M 32 x 1,5 - Code : OMSL 05 - H mm : 4 - Clé mm : 36
M 40 x 1,5 - Code : OMSL 06 - H mm : 4 - Clé mm : 46
M 50 x 1,5 - Code : OMSL 07 - H mm : 5 - Clé mm : 55
M 63 x 1,5 - Code : OMSL 08 - H mm : 5 - Clé mm : 70
M 70 x 2,0 - Code : OMSL 09-70 - H mm : 7 - Clé mm : 80
M 72 x 1,5 - Code : OMSL 09-72 - H mm : 7 - Clé mm : 85
M 72 x 2,0 - Code : OMSL09-72-2 - H mm : 7 - Clé mm : 85
M 75 x 1,5 - Code : OMSL 09 - H mm : 7 - Clé mm : 90
M 80 x 2,0 - Code : OMSL 09-80 - H mm : 7 - Clé mm : 90
M 80 x 2,0 - Code : OMSL 10 - H mm : 10 - Clé mm : 100

Tailles PG :
PG 7 - Code : OPSL 01 - H mm : 2,8 - Clé mm : 15
PG 9 - Code : OPSL 02 - H mm : 2,8 - Clé mm : 18
PG 11 - Code : OPSL 03 - H mm : 3 - Clé mm : 22
PG 13,5 - Code : OPSL 04 - H mm : 3 - Clé mm : 24
PG 16 - Code : OPSL 05 - H mm : 3 - Clé mm : 27
PG 21 - Code : OPSL 06 - H mm : 3,5 - Clé mm : 32
PG 29 - Code : OPSL 07 - H mm : 4 - Clé mm : 41
PG 36 - Code : OPSL 08 - H mm : 5 - Clé mm : 50
PG 42 - Code : OPSL 09 - H mm : 5 - Clé mm : 60
PG 48 - Code : OPSL 10 - H mm : 5,5 - Clé mm : 65

Caractéristiques / spécifications techniques

• Matériau : Acier inoxydable AISI303 / AISI316L
• Type : Écrou de blocage hexagonal
• Usage prévu : Pour le serrage des presse-étoupes
• Normes de filetage : Métrique (EN60423) et PG (DIN 40430)
• Tailles métriques et codes disponibles : M12x1,5 (OMSL 01), M16x1,5 (OMSL 02), M20x1,5 (OMSL 03), M25x1,5 (OMSL 04), M32x1,5 (OMSL 05), M40x1,5 (OMSL 06), M50x1,5 (OMSL 07), M63x1,5 (OMSL 08), M70x2,0 (OMSL 09-70), M72x1,5 (OMSL 09-72), M72x2,0 (OMSL09-72-2), M75x1,5 (OMSL 09), M80x2,0 (OMSL 09-80), M80x2,0 (OMSL 10)
• Tailles PG et codes disponibles : PG7 (OPSL 01), PG9 (OPSL 02), PG11 (OPSL 03), PG13,5 (OPSL 04), PG16 (OPSL 05), PG21 (OPSL 06), PG29 (OPSL 07), PG36 (OPSL 08), PG42 (OPSL 09), PG48 (OPSL 10)
• Hauteurs (H) typiques et tailles de clé indiquées pour chaque référence dans les données techniques
