Cache de recouvrement de protection OMBK 01

à insertionindustriel

Produit

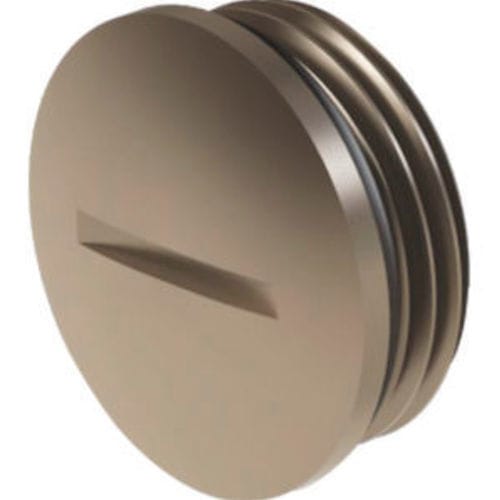

Bouchon borgne métal pour trous filetés inutilisés. Disponible sous les références OMBK (métrique) et OPBK (PG).

Détails
Bouchon vissé : laiton nickelé
Joint torique : NBR
Filetage de connexion : métrique (EN60423) / PG (DIN 40430)
Degré de protection : IP68
Destiné à : trous filetés inutilisés
Assemblage : tournevis
Applications typiques : machines et équipements ; fabrication de moteurs électriques

Données techniques
METRIC - PG THREAD BLIND STOPS
AG Thread | Code | H mm | GL mm | D mm
M 12 x 1,5 | OMBK 01 | 7.5 | 5 | 14
M 16 x 1,5 | OMBK 02 | 8 | 5 | 18
M 20 x 1,5 | OMBK 03 | 9.5 | 6.5 | 22
M 25 x 1,5 | OMBK 04 | 11 | 7 | 28
M 32 x 1,5 | OMBK 05 | 12 | 8 | 35
M 40 x 1,5 | OMBK 06 | 13 | 8.5 | 44
M 50 x 1,5 | OMBK 07 | 15 | 9 | 54
M 63 x 1,5 | OMBK 08 | 16 | 10 | 67

PG | Code | H mm | GL mm | D mm
PG 7 | OPBK 01 | 8 | 5 | 14
PG 9 | OPBK 02 | 9 | 6 | 17
PG 11 | OPBK 03 | 9 | 6 | 20
PG 13,5 | OPBK 04 | 9.5 | 6.5 | 22
PG 16 | OPBK 05 | 9.5 | 6.5 | 24
PG 21 | OPBK 06 | 11 | 7 | 30
PG 29 | OPBK 07 | 12 | 8 | 39
PG 36 | OPBK 08 | 15 | 9 | 50
PG 42 | OPBK 09 | 16 | 10 | 57
PG 48 | OPBK 10 | 16 | 10 | 64

Caractéristiques / spécifications techniques

• Matériau : laiton nickelé (bouchon vissé)
• Matériau du joint torique : NBR
• Normes de filetage de connexion : métrique (EN60423) et PG (DIN 40430)
• Degré de protection : IP68
• Destiné aux trous filetés inutilisés
• Méthode d'assemblage : tournevis
• Applications typiques : machines et équipements ; fabrication de moteurs électriques
• Références et tailles disponibles : codes métriques OMBK 01–08 (M12–M63) et codes PG OPBK 01–10 (PG7–PG48) avec dimensions H, GL et D correspondantes
