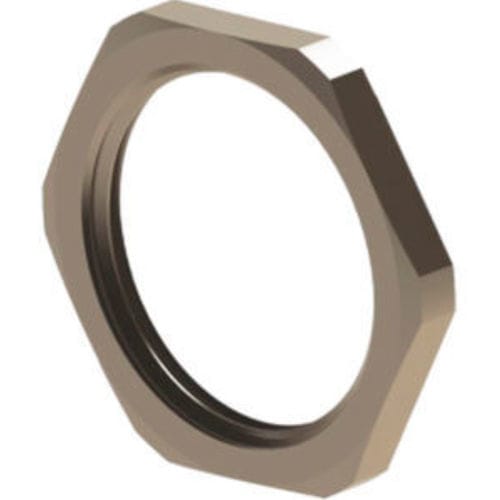

Contre-écrou en métal OMBL 01

hexagonalfiletépour raccord

Présentation
Écrou frein hexagonal en laiton nickelé conçu pour le serrage des presse-étoupes. Compatible avec les filetages métriques (EN60423) et PG (DIN 40430). Fourni en plusieurs tailles avec hauteurs (H) et tailles de clé spécifiées pour les installations de câblage industrielles.

Données techniques (tableau filetage métrique)

• M12 x 1,5 | Code : OMBL 01 | H : 2,8 mm | Clé : 15 mm
• M16 x 1,5 | Code : OMBL 02 | H : 3,0 mm | Clé : 19 mm
• M20 x 1,5 | Code : OMBL 03 | H : 3,5 mm | Clé : 24 mm
• M25 x 1,5 | Code : OMBL 04 | H : 3,5 mm | Clé : 30 mm
• M32 x 1,5 | Code : OMBL 05 | H : 4,0 mm | Clé : 36 mm
• M40 x 1,5 | Code : OMBL 06 | H : 4,0 mm | Clé : 45 mm
• M50 x 1,5 | Code : OMBL 07 | H : 5,0 mm | Clé : 55 mm
• M63 x 1,5 | Code : OMBL 08 | H : 5,0 mm | Clé : 68 mm
• M70 x 2,0 | Code : OMBL 09 - 70 | H : 7,0 mm | Clé : 80 mm
• M72 x 1,5 | Code : OMBL 09 - 72 | H : 7,0 mm | Clé : 85 mm
• M72 x 2,0 | Code : OMBL 09 - 72 -2 | H : 7,0 mm | Clé : 85 mm
• M75 x 1,5 | Code : OMBL 09 | H : 7,0 mm | Clé : 90 mm
• M80 x 2,0 | Code : OMBL 09 - 80 | H : 7,0 mm | Clé : 90 mm
• M90 x 2,0 | Code : OMBL 10 | H : 10,0 mm | Clé : 100 mm

Données techniques (tableau filetage PG)

• PG7 | OPBL 01 | H : 2,8 mm | Clé : 15 mm
• PG9 | OPBL 02 | H : 2,8 mm | Clé : 18 mm
• PG11 | OPBL 03 | H : 3,0 mm | Clé : 21 mm
• PG13,5 | OPBL 04 | H : 3,0 mm | Clé : 23 mm
• PG16 | OPBL 05 | H : 3,0 mm | Clé : 26 mm
• PG21 | OPBL 06 | H : 3,5 mm | Clé : 32 mm
• PG29 | OPBL 07 | H : 4,0 mm | Clé : 40 mm
• PG36 | OPBL 08 | H : 5,0 mm | Clé : 50 mm
• PG42 | OPBL 09 | H : 5,0 mm | Clé : 60 mm
• PG48 | OPBL 10 | H : 5,5 mm | Clé : 64 mm

Caractéristiques / Spécifications techniques

• Matériau : Laiton nickelé
• Forme : Écrou frein hexagonal
• Types de filetage : Métrique (EN60423) et PG (DIN 40430)
• Usage principal : Serrage des presse-étoupes
• Tailles métriques et codes disponibles : M12x1,5 (OMBL 01), M16x1,5 (OMBL 02), M20x1,5 (OMBL 03), M25x1,5 (OMBL 04), M32x1,5 (OMBL 05), M40x1,5 (OMBL 06), M50x1,5 (OMBL 07), M63x1,5 (OMBL 08), M70x2,0 (OMBL 09 - 70), M72x1,5 (OMBL 09 - 72), M72x2,0 (OMBL 09 - 72 -2), M75x1,5 (OMBL 09), M80x2,0 (OMBL 09 - 80), M90x2,0 (OMBL 10)
• Tailles PG et codes disponibles : PG7 (OPBL 01), PG9 (OPBL 02), PG11 (OPBL 03), PG13,5 (OPBL 04), PG16 (OPBL 05), PG21 (OPBL 06), PG29 (OPBL 07), PG36 (OPBL 08), PG42 (OPBL 09), PG48 (OPBL 10)
• Dimensions fournies : H (hauteur) et taille de clé (mm) par code comme indiqué ci-dessus
