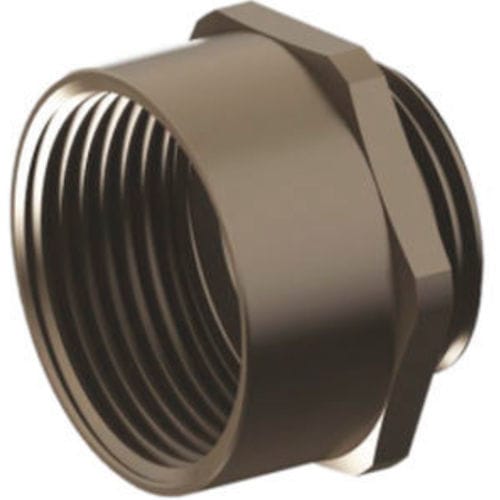

Presse-étoupe en laiton nickelé M12EM16

en caoutchouc nitrile butadiène (NBR)IP68métrique

Description
Allonges de filetage en laiton nickelé avec joint torique NBR. Conçues pour permettre l'installation de presse-étoupes ayant des filets de connexion plus grands que les trous filetés existants. Compatibles avec les normes Métrique (EN60423) et PG (DIN 40430). Degré de protection IP68.

Données techniques
Allonges Métrique→Métrique

• M 12 x 1,5 → Réf. M12EM16 → IG M 16 x 1,5 → GL 6 mm → Clé 18 mm
• M 16 x 1,5 → Réf. M16EM20 → IG M 20 x 1,5 → GL 6 mm → Clé 22 mm
• M 20 x 1,5 → Réf. M20EM25 → IG M 25 x 1,5 → GL 6 mm → Clé 27 mm
• M 25 x 1,5 → Réf. M25EM32 → IG M 32 x 1,5 → GL 7 mm → Clé 34 mm
• M 32 x 1,5 → Réf. M32EM40 → IG M 40 x 1,5 → GL 8 mm → Clé 45 mm
• M 32 x 1,5 → Réf. M32EM50 → IG M 50 x 1,5 → GL 8 mm → Clé 55 mm
• M 40 x 1,5 → Réf. M40EM50 → IG M 50 x 1,5 → GL 8 mm → Clé 55 mm
• M 50 x 1,5 → Réf. M50EM63 → IG M 63 x 1,5 → GL 10 mm → Clé 70 mm
• M 63 x 1,5 → Réf. M63EM75 → IG M 75 x 1,5 → GL 15 mm → Clé 80 mm

Allonges PG→PG

• PG 7 → Réf. P7EP9 → IG PG 9 → GL 6 mm → Clé 18 mm
• PG 9 → Réf. P9EP11 → IG PG 11 → GL 6 mm → Clé 21 mm
• PG 11 → Réf. P11EP13,5 → IG PG 13,5 → GL 6 mm → Clé 23 mm
• PG 13,5 → Réf. P13,5EP16 → IG PG 16 → GL 6 mm → Clé 25 mm
• PG 16 → Réf. P16EP21 → IG PG 21 → GL 7 mm → Clé 32 mm
• PG 21 → Réf. P21EP29 → IG PG 29 → GL 7 mm → Clé 42 mm
• PG 29 → Réf. P29EP36 → IG PG 36 → GL 8 mm → Clé 50 mm
• PG 36 → Réf. P36EP42 → IG PG 42 → GL 9 mm → Clé 60 mm
• PG 42 → Réf. P42EP48 → IG PG 48 → GL 10 mm → Clé 65 mm

Caractéristiques

• Matériau (allonge) : laiton nickelé
• Matériau du joint : NBR
• Normes de filetage : Métrique (EN60423) et PG (DIN 40430)
• Degré de protection : IP68
• Fonction : Permet l'utilisation de presse-étoupes avec des filetages de connexion plus grands que les trous filetés existants
• Conversions disponibles : voir les listes de données techniques (plages M12 → M75 et PG7 → PG48)
