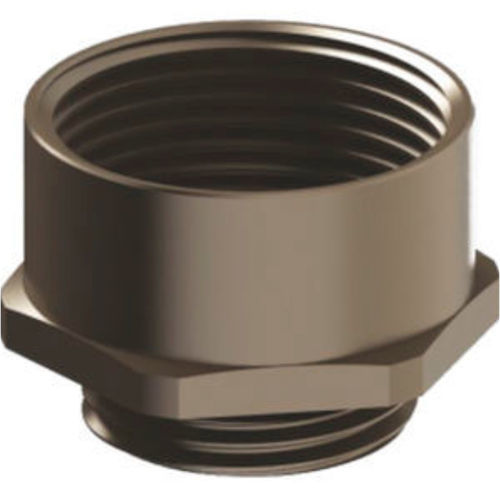

Accessoire pour presse-étoupe M12AP7

Nom du produit
Adaptateur de filetage Métrique-PG / PG-Métrique

Détails du produit
Adaptateur : laiton nickelé
Joint torique : NBR
Filetage de connexion : métrique (EN60423) / PG (DIN 40430)
Indice de protection : IP68
Propriétés : adaptateur du filetage extérieur métrique vers filetage intérieur PG
Permet l'utilisation d'accessoires PG sur des applications à filetage métrique

Données techniques - Métrique vers PG (Metric -> PG)
Filetage AG | Code produit | Filetage IG mm | GL mm | Clé mm
M 12 x 1,5 | M12AP7 | PG 7 | 6 | 14
M 12 x 1,5 | M12AP9 | PG 9 | 6 | 17
M 16 x 1,5 | M16AP11 | PG 11 | 6 | 21
M 20 x 1,5 | M20AP11 | PG 11 | 6 | 22
M 20 x 1,5 | M20AP13,5 | PG 13,5 | 6 | 23
M 25 x 1,5 | M25AP16 | PG 16 | 7 | 27
M 25 x 1,5 | M25AP21 | PG 21 | 7 | 32
M 32 x 1,5 | M32AP29 | PG 29 | 8 | 42
M 40 x 1,5 | M40AP29 | PG 29 | 8 | 45
M 50 x 1,5 | M50AP36 | PG 36 |10 | 55
M 50 x 1,5 | M50AP42 | PG 42 |10 | 60
M 63 x 1,5 | M63AP48 | PG 48 |10 | 65

Données techniques - PG vers Métrique (PG -> Metric)
Filetage AG | Code produit | Filetage IG mm | GL mm | Clé mm
PG 7 | P7AM12 | M 12 x 1,5 | 6 | 14
PG 9 | P9AM16 | M 16 x 1,5 | 6 | 19
PG 11 | P11AM16 | M 16 x 1,5 | 6 | 21
PG 13,5| P13,5AM20| M 20 x 1,5 | 6 | 23
PG 16 | P16AM20 | M 20 x 1,5 | 7 | 25
PG 16 | P16AM25 | M 25 x 1,5 | 7 | 28
PG 21 | P21AM25 | M 25 x 1,5 | 7 | 30
PG 21 | P21AM32 | M 32 x 1,5 | 7 | 35
PG 29 | P29AM40 | M 40 x 1,5 | 8 | 45
PG 36 | P36AM50 | M 50 x 1,5 | 9 | 55
PG 42 | P42AM63 | M 63 x 1,5 |10 | 70

Caractéristiques / spécifications techniques

• Matériau : laiton nickelé (adaptateur)
• Matériau du joint torique : NBR
• Filetages compatibles : métrique (EN60423) et PG (DIN 40430)
• Indice de protection : IP68
• Fonction : convertit un filetage extérieur métrique en filetage intérieur PG et permet l'utilisation d'accessoires PG sur des montages métriques
• Tailles / codes disponibles : voir les tableaux de données techniques ci‑dessus (exemples : M12AP7, M16AP11, M25AP16, P7AM12, P16AM20, P29AM40, etc.)
• Dimensions de clé et filetages indiqués par code produit dans les tableaux techniques
