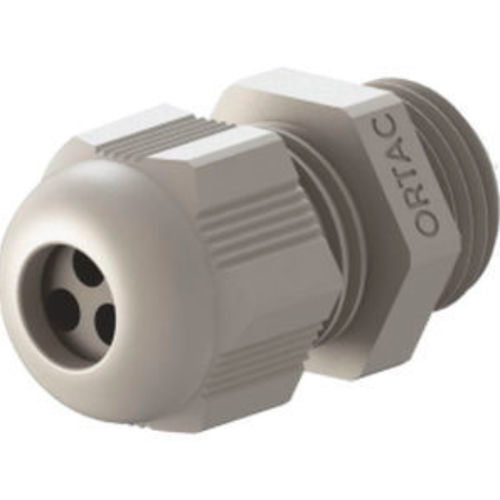

Presse-étoupe en polyamide OMRG 02A3

en PA6IP65métrique

Nom du produit
Presse-étoupes en polyamide pour câbles multi-trous et fente plate, filetage métrique

Matériaux et caractéristiques générales
Écrou de serrage : Polyamide PA6 V2
Joint d'étanchéité : joint spécial TPV pour câbles multi / plats
Corps du presse-étoupe : Polyamide PA6 V2
Filetage de connexion : Métrique (EN 60423)
Indice de protection : IP65
Plage de température : 20 °C +100 °C / -30 °C +150 °C

• Pour câbles multi ou plats
• Protection antivibration
• Résistance aux UV
• Facile à assembler
• Sans halogène

Données techniques - Presse-étoupes filetage métrique (sélection de codes et nombre de trous disponibles)

• M 16 x 1,5 : OMRG 02A3 / OMRL 02A3 / OMRB 02A3 — 2 trous, C = 3 mm
• M 16 x 1,5 : OMRG 02B3 / OMRL 02B3 / OMRB 02B3 — 3 trous, C = 3 mm
• M 16 x 1,5 : OMRG 02C3 / OMRL 02C3 / OMRB 02C3 — 4 trous, C = 3 mm
• M 16 x 1,5 : OMRG 03A5 / OMRL 03A5 / OMRB 03A5 — 2 trous, C = 5 mm
• M 16 x 1,5 : OMRG 03B5 / OMRL 03B5 / OMRB 03B5 — 3 trous, C = 5 mm
• M 20 x 1,5 : OMRG 04A6 / OMRL 04A6 / OMRB 04A6 — 2 trous, C = 6 mm
• M 20 x 1,5 : OMRG 04B5 / OMRL 04B5 / OMRB 04B5 — 3 trous, C = 5 mm
• M 20 x 1,5 : OMRG 05A7 / OMRL 05A7 / OMRB 05A7 — 2 trous, C = 7 mm
• M 20 x 1,5 : OMRG 05B6 / OMRL 05B6 / OMRB 05B6 — 3 trous, C = 6 mm
• M 20 x 1,5 : OMRG 05C5 / OMRL 05C5 / OMRB 05C5 — 4 trous, C = 5 mm
• M 25 x 1,5 : OMRG 06A5 / OMRL 06A5 / OMRB 06A5 — 2 trous, C = 5 mm
• M 25 x 1,5 : OMRG 06A9 / OMRL 06A9 / OMRB 06A9 — 2 trous, C = 9 mm
• M 25 x 1,5 : OMRG 06B5 / OMRL 06B5 / OMRB 06B5 — 3 trous, C = 5 mm
• M 25 x 1,5 : OMRG 06B8 / OMRL 06B8 / OMRB 06B8 — 3 trous, C = 8 mm
• M 20 x 1,5 : OMRG 06C7 / OMRL 06C7 / OMRB 06C7 — 4 trous, C = 7 mm
• M 25 x 1,5 : OMRG 06G4 / OMRL 06G4 / OMRB 06G4 — 8 trous, C = 4 mm
• M 32 x 1,5 : OMRG 07C9 / OMRL 07C9 / OMRB 07C9 — 4 trous, C = 9 mm
• M 32 x 1,5 : OMRG 0703 / OMRL 0703 / OMRB 0703 — 16 trous, C = 3 mm

Données techniques - Fente plate métrique (sélection)

• M 20 x 1,5 : YMRG 05 / YMRL 05 / YMRB 05 — A = 7 mm, B = 13 mm
• M 20 x 1,5 : YMRG 06 / YMRL 06 / YMRB 06 — A = 5 mm, B = 17 mm
• M 32 x 1,5 : YMRG 07 / YMRL 07 / YMRB 07 — A = 8 mm, B = 22 mm
• M 40 x 1,5 : YMRG 08 / YMRL 08 / YMRB 08 — A = 5,5 mm, B = 28 mm
• M 40 x 1,5 : YMRG 08A / YMRL 08A / YMRB 08A — A = 10 mm, B = 28 mm
• M 50 x 1,5 : YMRG 09 / YMRL 09 / YMRB 09 — A = 12 mm, B = 33 mm

Documents et plans disponibles
Feuille technique et dessin technique disponibles (référencés sur la fiche produit).

Caractéristiques / Spécifications techniques

• Matériaux : Polyamide PA6 V2 pour l'écrou et le corps du presse-étoupe
• Étanchéité : joint spécial TPV pour câbles multi / plats
• Norme de filetage : Métrique (EN 60423)
• Indice de protection : IP65
• Plage de température : 20 °C +100 °C / -30 °C +150 °C
• Convient pour : câbles multi ou plats
• Fonctions : protection antivibration, résistance UV, assemblage facile, sans halogène
• Variantes disponibles : plusieurs tailles de filetage (M16, M20, M25, M32, M40, M50) et configurations de trous/fentes avec codes produits (séries OMRG / OMRL / OMRB et YMRG / YMRL / YMRB)
