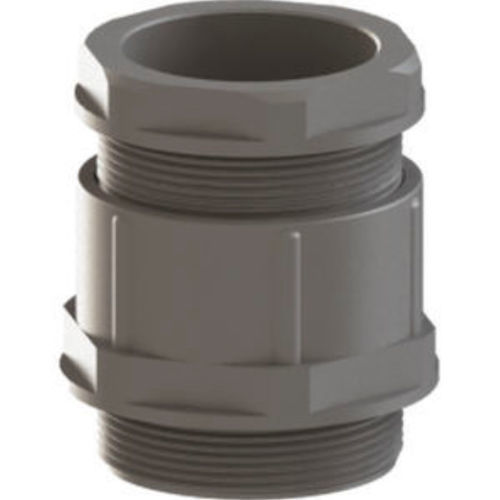

Presse-étoupe en polyamide ORL 18

en PA6IP54résistant aux UV

Présentation du produit
Presse-étoupe de type DIN en polyamide (série DMR/ORG) pour l'entrée de câbles, la tenue mécanique et l'étanchéité des boîtiers électriques. Écrou: Polyamide PA6 V2 + 30 % fibre de verre. Corps: Polyamide PA6 V2. Joint d'étanchéité: TPV. Rondelle: Polystyrène. Convient pour filetages métriques (EN 60423) et PG (DIN 40430). Indice de protection IP54. Plage de température -20 °C à +100 °C. Résistance aux UV. Montage facile.

Données techniques (presse-étoupes filetage métrique)

• M 12 x 1,5 | DMRG 01 | DMRL 01 | DMRB 01 | H 21 | GL 8 | Clé 15 | Plage de serrage 3,5 - 6
• M 16 x 1,5 | DMRG 02 | DMRL 02 | DMRB 02 | H 22 | GL 8 | Clé 19 | Plage de serrage 4,5 - 7
• M 16 x 1,5 | DMRG 03 | DMRL 03 | DMRB 03 | H 22 | GL 8 | Clé 22 | Plage de serrage 6 - 9
• M 20 x 1,5 | DMRG 04 | DMRL 04 | DMRB 04 | H 26 | GL 9 | Clé 24 | Plage de serrage 8 - 13
• M 20 x 1,5 | DMRG 05 | DMRL 05 | DMRB 05 | H 28 | GL 10 | Clé 27 | Plage de serrage 11 - 14
• M 25 x 1,5 | DMRG 06 | DMRL 06 | DMRB 06 | H 32 | GL 11 | Clé 33 | Plage de serrage 14 - 18

Données techniques (presse-étoupes filetage PG)

• PG 7 | ORG 11 | ORL 11 | ORB 11 | H 21 | GL 8 | Clé 15 | Plage de serrage 3,5 - 6
• PG 9 | ORG 12 | ORL 12 | ORB 12 | H 22 | GL 8 | Clé 19 | Plage de serrage 4,5 - 7
• PG 11 | ORG 13 | ORL 13 | ORB 13 | H 22 | GL 8 | Clé 22 | Plage de serrage 6 - 9
• PG 13,5 | ORG 14 | ORL 14 | ORB 14 | H 26 | GL 9 | Clé 24 | Plage de serrage 8 - 13
• PG 16 | ORG 15 | ORL 15 | ORB 15 | H 28 | GL 10 | Clé 27 | Plage de serrage 11 - 14
• PG 21 | ORG 16 | ORL 16 | ORB 16 | H 32 | GL 11 | Clé 33 | Plage de serrage 14 - 18
• PG 29 | ORG 17 | ORL 17 | ORB 17 | H 35 | GL 11 | Clé 42 | Plage de serrage 18 - 25
• PG 36 | ORG 18 | ORL 18 | ORB 18 | H 39 | GL 13 | Clé 53 | Plage de serrage 25 - 32

Caractéristiques / Spécifications techniques

• Matériaux : Écrou - Polyamide PA6 V2 + 30 % fibre de verre ; Corps - Polyamide PA6 V2 ; Rondelle - Polystyrène ; Joint - TPV
• Normes de filetage : Métrique (EN 60423) et PG (DIN 40430)
• Indice de protection : IP54
• Plage de température : -20 °C à +100 °C
• Résistance aux UV : Oui
• Conception : Type DIN avec serrage
• Montage : Montage facile
• Finitions disponibles : Gris (RAL 7001), Gris clair (RAL 7035), Noir (RAL 9005)
• Matrice détaillée des dimensions et des codes pièces fournie pour les tailles métriques et PG (voir données techniques ci‑dessus)
